8. 在测定“小灯泡电功率”的实验中,电源电压为4.5 V,小灯泡额定电压为2.5 V,电阻约为10 Ω。

(1) 连接电路时开关应断开,电流表的量程应选0~0.6A。
(2) 小叶同学闭合开关,移动滑片P到某一点时,电压表示数(如图乙所示)为2.2V,若他想测量小灯泡的额定功率,应将图甲中滑片P向右端移动,使电压表的示数为2.5V。
(3) 小向同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是0.5W。此时小灯泡的电阻为12.5Ω。由图丙可知灯泡的阻值是变化的,原因是灯丝的阻值随温度而变化。
(4) 当小灯泡两端的电压为1.25 V时,小灯泡的实际功率Pₐ＞(选填“＞”“=”或“＜”) $\frac{1}{4}$Pₙ。

答案： 8.
(1)断开 0.6
(2)2.2 右 2.5
(3)0.5 12.5 灯丝的阻值随温度而变化
(4)＞

9. 在测量标有电压为2.5 V的小灯泡电阻的实验中,第一次测量时的电压为2.5 V,小灯泡正常发光。以后调节滑动变阻器,让小灯泡两端的电压逐次下降,使灯丝温度不断降低,灯泡变暗直至完全不发光,测量数据如下表所示。
| 数据序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 电压U/V | 2.5 | 2.1 | 1.7 | 1.3 | 0.9 | 0.5 | 0.1 |
| 电流I/A | 0.28 | 0.26 | 0.24 | 0.21 | 0.19 | 0.16 | 0.05 |


(1) 根据题目要求,请用笔画代替导线将电压表接入电路中。
(2) 从数据可以看出,实验中滑动变阻器的滑片逐渐向____(选填“a”或“b”)端滑动。
(3) 小灯泡正常发光时电阻为____Ω(保留两位小数)。小灯泡不接入电路时,其电阻最接近____Ω。
(4) 对比不同电压下的小灯泡电阻值,我们得出结论：随着小灯泡灯丝温度不断降低,小灯泡的电阻逐渐____。

答案：
9.

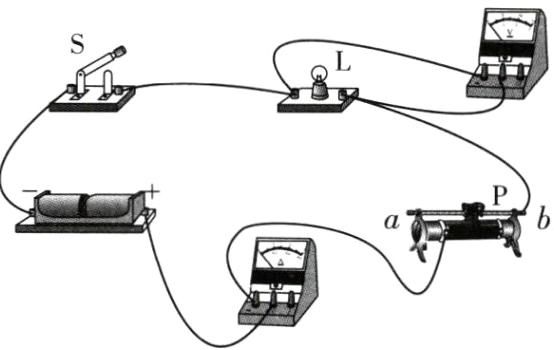

(1)如图所示

(2)b
(3)8.93 2
(4)变小
