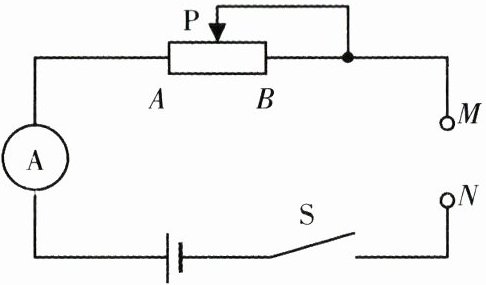

10. 小金同学尝试将电流表改装成可直接测电阻的表,并设计了如图所示电路,在M、N之间可接待测电阻。已知电流表量程为0~0.6 A,电源电压为12 V,请回答：
(1) 闭合开关前,滑动变阻器的滑片P应处于____(选填“A”或“B”)端。
(2) 先将M、N直接用导线连接,并移动滑动变阻器的滑片使电流表满偏,电流表0.6 A的刻度上标定的电阻值为____Ω,此时滑动变阻器的阻值为____Ω。若在M、N间接入一个与此时滑动变阻器阻值相同的电阻,电流表示数为____A。

(3) 电流表0.2 A刻度处,标定的电阻值为____Ω。
(4) 改装后可直接测电阻的表,其表盘刻度____(选填“均匀”或“不均匀”),理由是____。
(1)闭合开关前,滑动变阻器的滑片P应处于B(选填“A”或“B”)端。
(2)先将M、N直接用导线连接,并移动滑动变阻器的滑片使电流表满偏,电流表0.6 A的刻度上标定的电阻值为0Ω,此时滑动变阻器的阻值为20Ω。若在M、N间接入一个与此时滑动变阻器阻值相同的电阻,电流表示数为0.3A。
(3)电流表0.2 A刻度处,标定的电阻值为40Ω。
(4)改装后可直接测电阻的表,其表盘刻度不均匀(选填“均匀”或“不均匀”),理由是I= $\frac{12\ V}{20\ \Omega + R_{测}}$。

答案： 10.
(1)B端
(2)0 20 0.3
(3)40
(4)不均匀 I= $\frac{12\ V}{20\ \Omega + R_{测}}$（答案合理即可）

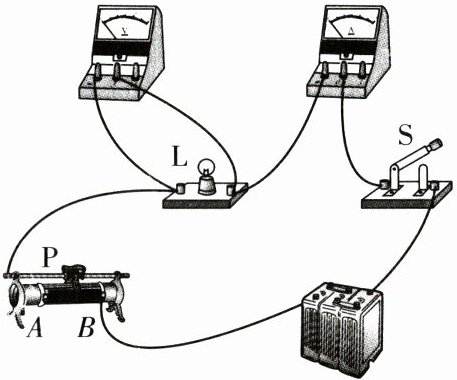

11. 某实验小组为测量额定电压为2.5 V的小灯泡的额定功率,连接了如图所示的电路。请按要求完成下列问题：

(1) 连接电路时,开关S应处于断开状态；连接好电路,闭合开关S前,滑动变阻器的滑片P应置于A(选填“A”或“B”)端。
(2) 闭合开关S后发现小灯泡不发光,电流表无示数,电压表有示数,则故障可能是B。(填字母)
A. 滑动变阻器发生断路
B. 小灯泡发生断路
C. 小灯泡发生短路
D. 滑动变阻器发生短路
(3) 实验过程中,调节滑动变阻器使小灯泡正常发光,此时电流表示数为0.3 A,则小灯泡的额定功率P = 0.75W；此时小灯泡的电阻R = 8.3Ω(保留一位小数)。

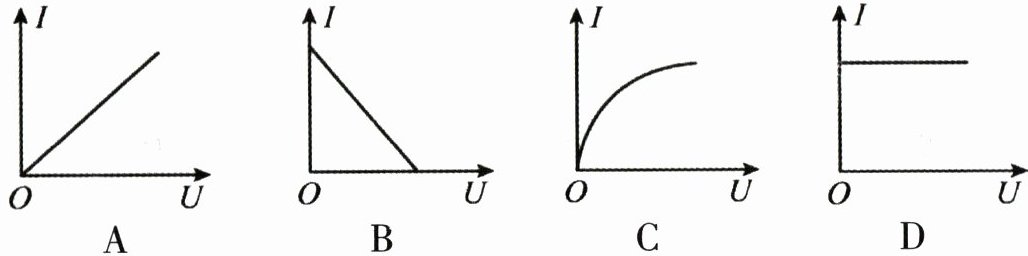

(4) 实验小组的一位同学记录了不同电压下通过小灯泡的电流,并根据记录的数据描绘了通过小灯泡的电流I随其两端电压U变化的图像,则下列图像中能正确反映上述关系的是C。(填字母)

答案： 11.
(1)断开 A
(2)B
(3)0.75 8.3
(4)C
