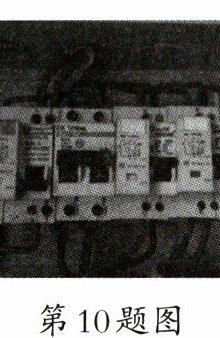

10. 家庭电路中的触电事故,都是因为人体直接或间接与相线接触造成的。当人体触电时,如图所示总开关上的漏电保护器(选填“空气开关”或“漏电保护器”)会迅速切断电流,对人身起到保护作用。

答案： 相　漏电保护器

11. 生活中三脚插头与三孔插座连接时,是将保护线与用电器的金属外壳相连接,防止造成触电事故。

答案： 保护线　金属外壳

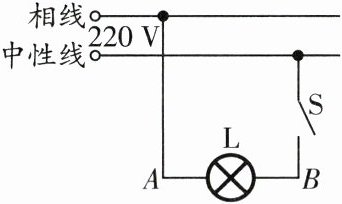

12. 如图所示是小明家洗手间的部分电路,照明灯L上标有“220V 40W”字样,开关闭合后,照明灯正常发光,然后断开开关,用试电笔按照正确的操作方法接触B处,氖管发光(选填“发光”或“不发光”),该电路存在的安全隐患是开关未接相线。

答案： 发光　开关未接相线

13. 人们用测电笔可以辨别相线和______中性线,我国家庭电路的电压为______220V。

答案： 相　中性　220

14. 我国工业用电的电压为380V；教室内照明灯与它的控制开关是串联连接,照明灯之间是并联连接(选填“串联”或“并联”)；由铅锑合金制成的保险丝,当通过它的电流超过额定电流会熔断,是因为保险丝的熔点较低,工作原理是电流的热效应。

答案： 380　串联　并联　低　热

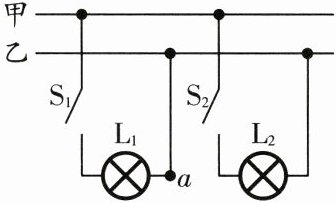

15. 家庭电路的部分电路图如图所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中甲是相线。只闭合开关$S_1,$灯$L_1$正常发光,此时用试电笔接触a点,试电笔的氖管不发光(选填“发光”或“不发光”)；再闭合开关$S_2,$灯$L_1$马上熄灭,则故障原因可能是灯$L_2$短路(选填“短路”或“断路”)。

答案： 甲　不发光　短路

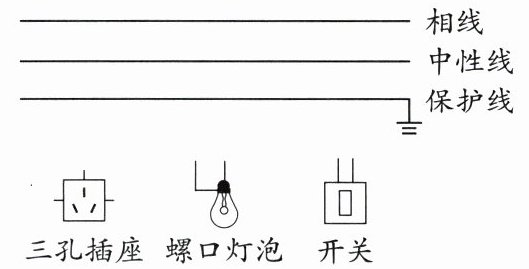

16. 用笔画线代替导线在下图中连接家庭电路,要求开关控制螺口灯泡,三孔插座直接接入电路。

答案：
如图所示
　　　　

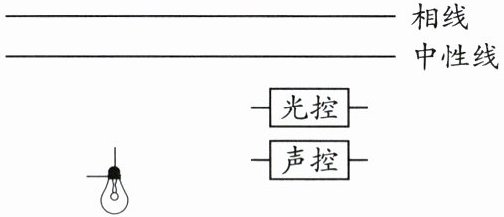

17. 如图所示,请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路,要求：只有在光线很暗且有声音时灯才亮。

答案：
如图所示
