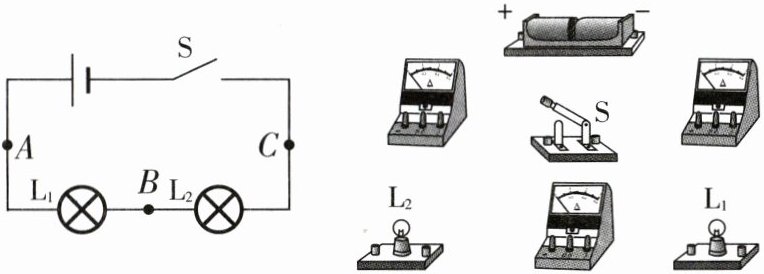

11. 用三个电流表同时测量A、B、C处电流,如图所示,用笔画线代替导线完成电路连接,导线不能交叉。

答案：
如图所示

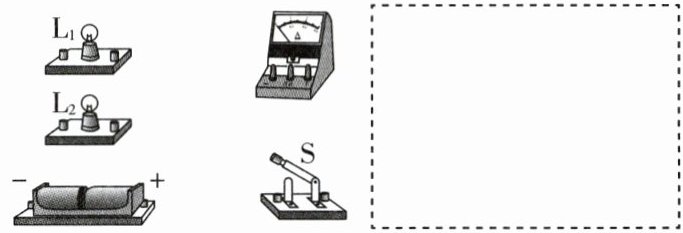

12. 如图所示,用笔画线代替导线完成电路连接,并在虚线框中画出电路图。要求：两灯并联,开关$S_1$控制干路,电流表测量干路中的电流,导线不能交叉。

答案：
如图所示

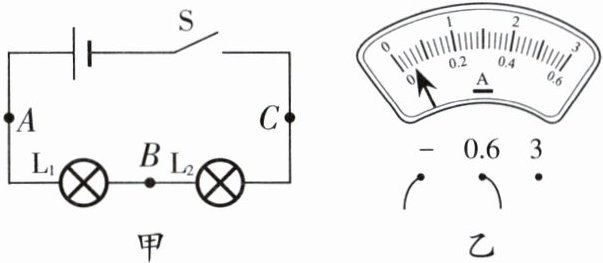

13. 在“探究串联电路的电流特点”的实验中,小明设计了如图甲所示的电路,然后用一个电流表先后接在A、B、C三处测量电流。

(1)连接电路前,小明发现电流表指针如图乙所示,他的下一步操作应该是 将电流表调零。
(2)排除故障后,小明测得A、B、C三处电流分别为0.3 A、0.3 A、1.5 A,同组的小虹认为“1.5 A”是错的,出现这种情况的原因可能是 错将电流表量程读成了0~3A。
(3)有部分同学认为“靠近电源正极附近的电流大,经过用电器后电流逐渐减小”,可以 将电源两极对调,再次测量A、B、C三处的电流来验证。
(4)通过两灯的电流$I_1 $= (选填“＞”“＜”或$“=”)I_2。$

答案：
(1)将电流表调零
(2)错将电流表量程读成了0~3A
(3)将电源两极对调
(4)=

14. 如图所示,闭合开关后电流表$A_1、$$A_2、$$A_3$的示数分别为1.2 A、0.8 A、0.3 A。求：
$(1)A_1、$$A_2、$$A_3$分别测谁的电流？
(2)灯$L_1、$$L_2$的电流之比是多少？

答案：
(1)A₁测的是L₁、L₂、L₃的总电流；A₂测的是L₂、L₃的电流之和；A₃测的是L₃的电流。
(2)L₁的电流I₁=Iₐ₁-Iₐ₂=1.2A-0.8A=0.4A，L₂的电流I₂=Iₐ₂-Iₐ₃=0.8A-0.3A=0.5A，故$\frac{I₁}{I₂}=\frac{0.4\ A}{0.5\ A}=\frac{4}{5}$。
