19. 如图所示电路中,要使两灯$L_1、$$L_2$串联,则只需闭合开关S₂;要使两灯并联只需闭合开关S₁、S₃。

答案： S₂　S₁、S₃

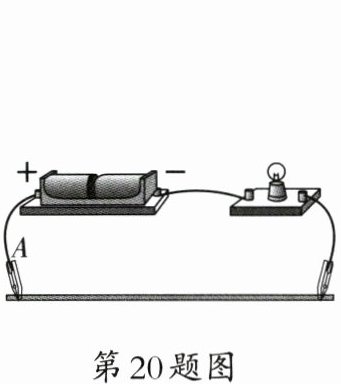

20. 小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示,是他用身边的器材自制的简易调光灯电路。闭合开关,夹子A向右移动的过程中,灯泡亮度应该变亮(选填“变亮”“变暗”或“不变”);夹子A从最左端移动到最右端的过程中,他发现灯泡亮度变化不明显,他应该调换更细(选填“粗”或“细”)的铅笔芯来做实验。

答案： 变亮　细

21. 在如图所示的电路中,电源电压保持不变,当开关S₁闭合、S₂断开,甲、乙为电流表时,两表示数之比是$I_{甲}:I_{乙}= 3:7,$则R₁:R₂=3:4;当开关S₁、S₂闭合,甲、乙两表为电压表时,两表示数之比$U_{甲}:U_{乙}= $7:4。

答案： 3:4　7:4

22. 某兴趣小组利用电源、电压表V、电流表A、滑动变阻器R、开关S、导线等实验器材,测量某额定电流为700mA的LED灯正常工作时的电阻。

(1) 请将图甲中的元件符号连成实验电路图(要求:电流必须从LED的“+”接线柱流入,“-”接线柱流出)。
(2) 兴趣小组连好电路并闭合开关S后,移动滑动变阻器R的滑片,发现LED灯不亮,通过检查电路发现LED的“+”“-”接线柱接反了;正确连接后,闭合开关S,LED灯亮了。该现象说明LED具有______(选填“单向”或“双向”)导电性。
(3) 实验过程中,当电流表的示数为0.70A,电压表的示数为3.5V时,LED灯正常工作,则此时电阻为______Ω。
(4) 该兴趣小组通过查阅资料得到,通过该型号LED灯的电流与两端电压的变化关系如图乙所示。由图乙可知,该LED灯发光过程中,电阻温度升高,LED灯的电阻值______(选填“变大”“变小”或“不变”)。

答案：

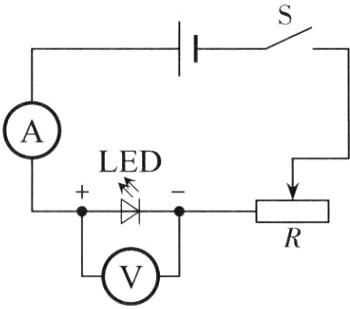

(1)如图所示
　　　　　　　
(2)单向
(3)5
(4)变小
