14. 如图甲所示是小华在学校科技实践活动中自制的盐水动力车, 主要是由盐水电池和小电动机组装而成的。图乙是他在测量盐水电池电压时的情景, 盐水电池给小车供电时, 盐水电池相当于电源, 将化学能转化为电能, 电压表正常偏转, 说明铜片是电源正极 (选填“正极”或“负极”)。

答案： 电源　化学能　正极

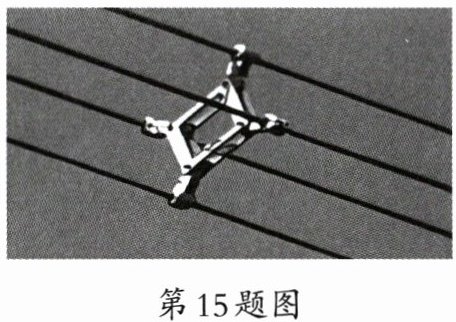

15. 如图所示的是四根高压输电线上的一个装置, 利用这个装置将多根导线并联起来, 相当于增大了导线的横截面积, 从而减小了导线的电阻, 以达到减少输电线上电能损失的目的。

答案： 横截面积　电阻

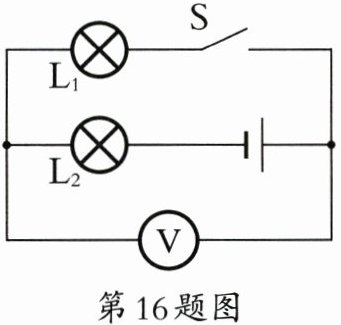

16. 如图电路中, 开关 S 闭合时, 灯 $ L_1 $ 与 $ L_2 $串联, 电压表测的是$L_{1}$两端的电压；若 $ L_2 $ 发生短路, 电压表的示数将变大 (选填“变大”“变小”或“不变”)。

答案： 串　$L_{1}$　变大

17. 如图所示的电路中, 当 S 和 $ S_1 $ 闭合、$ S_2 $ 断开时, 电压表示数为 3.8 V。当 S 和 $ S_2 $ 闭合、$ S_1 $ 断开时, 电压表示数为 6 V, 则此时灯泡 $ L_1 $ 两端电压为3.8V, 灯泡 $ L_2 $ 两端电压为2.2V, 电源电压为6V。

答案： 3.8　2.2　6

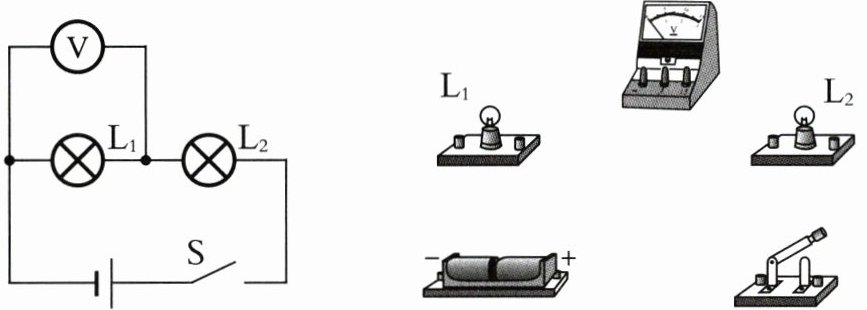

18. 请按照图中的电路图连接实物图。

答案：
如图所示

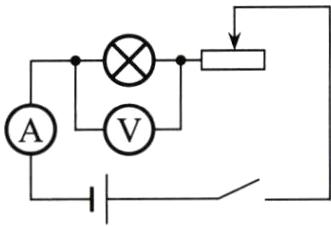

19. 请把下图中的实物图转换为电路图。

答案：
如图所示
