《2025年优学1+1评价与测试九年级物理全一册人教版》

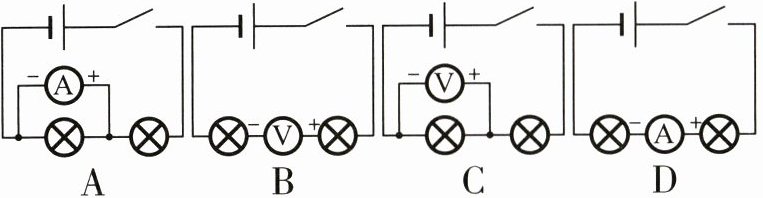

1. 下列各电路图中正确的是(D)

答案： D

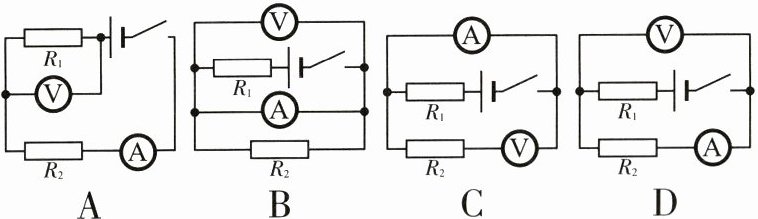

2. 下列电路连接正确且电压表测量$R_2$两端电压的是(D)

答案： D

3. 如图所示的电路中,当开关S闭合,两灯均正常发光,a、b两电表的示数也正常,则a、b分别为(A)

A.a和b都是电流表
B.a和b都是电压表
C.a是电压表,b是电流表
D.a是电流表,b是电压表

答案： A

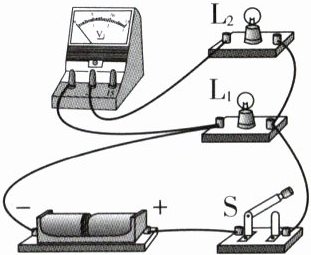

4. 在做“测量并联电路电压”的实验时,本应把电压表并联在小灯泡两端,若不慎将电压表与灯$L_2$串联,如图所示。闭合开关后,下列判断正确的是(B)

A.电压表会被烧坏
B.电压表示数不为零
C.电压表测量的是$L_2$两端的电压
D.灯$L_2$被短路

答案： B

5. 在如图所示的电路中,电源电压为4.5 V且保持不变。闭合开关S后,电压表的示数是3 V,则(B)

A.小灯泡两端的电压为3 V
B.小灯泡两端的电压为1.5 V
C.向右移动滑片P,电流表示数不变
D.向右移动滑片P,电流表示数变大

答案： B

6. 如图所示,开关S闭合后,将电压表并联在ab处时读数是0 V；并联在bc处时读数是6 V,整个电路中没有电流,其电路故障是(B)

A.$L_1$灯丝断路
B.$L_2$灯丝断路
C.电池耗尽无电压
D.$L_2$灯丝短路

答案： B

7. 如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作,过了一会儿,两个电表示数都变大,则下列判断中正确的是(A)

A.灯L短路
B.灯L断路
C.电阻R短路
D.电阻R断路

答案： A

8. 如图所示电路,当开关S闭合后,两表均有示数,过一会儿发现电压表示数突然变小,电流表示数突然变大,据此判断可能是下列故障中的(A)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： A

9. 滑动变阻器通过改变电阻丝接入电路的长度来改变接入电路的电阻值,从而改变电路中的电流。一个标有“10 Ω 2 A”的滑动变阻器,它的阻值变化范围是0~10Ω；它允许通过的最大电流为2A。

答案： 长度 0~10 2
