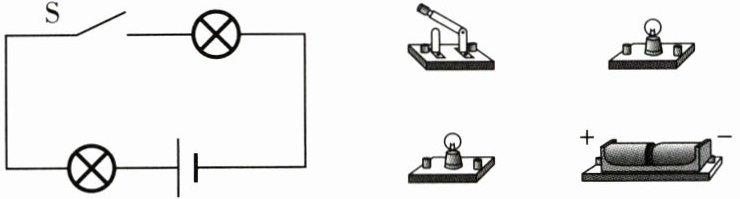

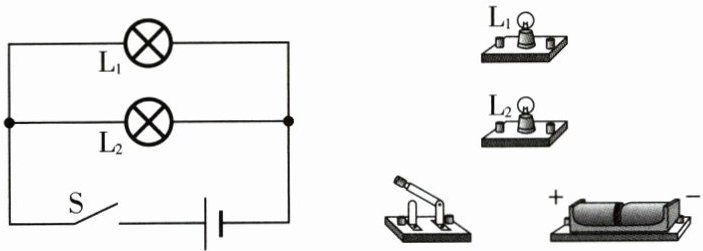

1. 用笔画线代替导线,根据电路图连接实物图,导线不能交叉。

答案：
如图所示　　　　　　

2. 用笔画线代替导线,根据电路图连接实物图,导线不能交叉。

答案：
如图所示　　　　　　　

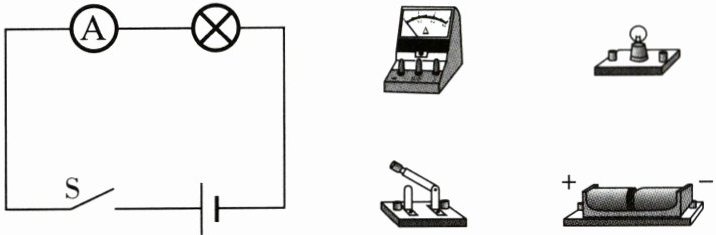

3. 用笔画线代替导线,根据电路图连接实物图,导线不能交叉(电路中的电流大约为 $ 0.4 \, A $)。

答案：
如图所示　　　　　　　　　　物理九年级全一册　　　　127

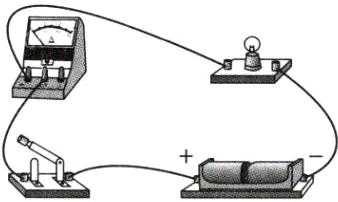

4. 请根据实物图,在虚线框内画出对应的电路图。

答案：
如图所示　　　　　　　

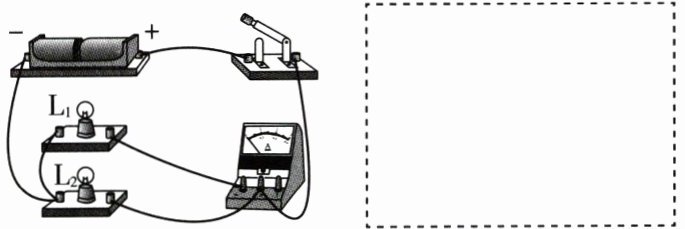

5. 请根据实物图,在虚线框内画出对应的电路图。

答案：
如图所示　　　　　　　

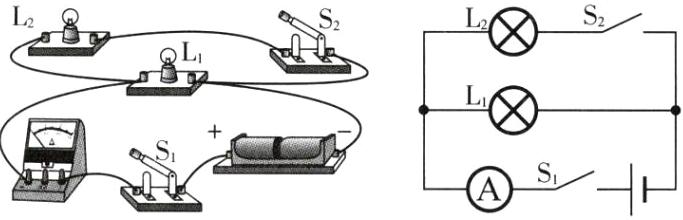

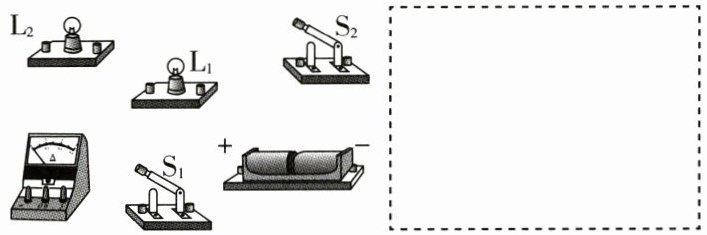

6. 如图所示,用笔画线代替导线完成电路连接。要求：两灯并联,开关 $ S_1 $ 控制干路,开关 $ S_2 $ 控制灯泡 $ L_2 $,电流表测量干路中的电流。在其右侧的虚线框内画出对应的电路图。

答案：
如图所示　

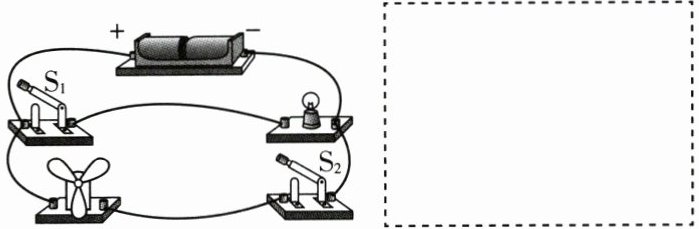

7. 如图所示为某抽油烟机的内部电路设计,抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作,请把电路连接完整。

答案：
如图所示　　　　　　　

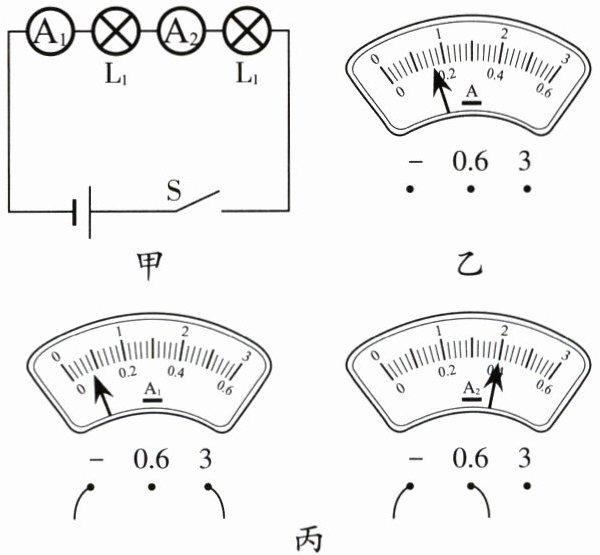

8. 小明探究串联电路电流的特点,其设计的电路图如图甲所示。

(1)连接电路时,开关应处于断开(选填“断开”或“闭合”)状态。
(2)为了使结论具有普遍意义,应该选择不同(选填“相同”或“不同”)规格的小灯泡。连接好电路,闭合开关前,发现其中一个电流表如图乙所示,出现该现象的原因是电流表未调零。
(3)排除故障后,闭合开关,小明从图丙电流表示数发现,两个电流表其中一个的量程选择不恰当,这个电流表是$ A_1 $(选填“$ A_1 $”或“$ A_2 $”),接下来应更换为小(或0~0.6 A)量程；调整后,电流表的读数应为0.4$ A $。
(4)通过两灯的电流 $ I_1 $=(选填“$ ＞ $”“$ ＜ $”或“$ = $”)$ I_2 $。

答案：
(1)断开
(2)不同 未调零
(3)$A_{1}$ 小(或0~0.6 A) 0.4
(4)=
