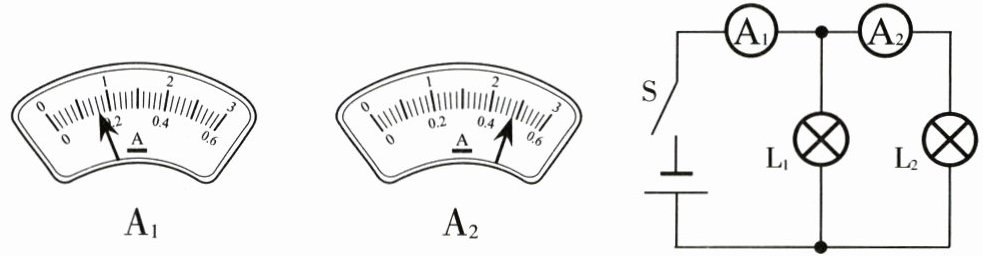

27. 当电路中的开关 $ S $ 闭合时,两只电流表 $ A _ { 1 } $、$ A _ { 2 } $ 的示数分别如图所示。求:
(1) 电流表 $ A _ { 1 } $、$ A _ { 2 } $ 使用的量程和示数分别是多少?
(2) 通过灯泡 $ L _ { 1 } $、$ L _ { 2 } $ 的电流分别是多少?

答案：
(1)由题图可知,$L_{1}$和$L_{2}$并联，
$A_{1}$测干路电流，$A_{2}$测$L_{2}$支路电流，
由并联电路电流规律可知干路电流大于各支路电流，
$A_{1}$的量程为0~3A，示数为0.8A，
$A_{2}$的量程为0~0.6A，示数为0.48A；
(2)由
(1)可知，
　　通过$L_{2}$的电流为0.48A，
　　通过$L_{1}$的电流为$I_{1}=I - I_{2}=0.8A - 0.48A = 0.32A$。
