7. 如图甲所示,闭合开关后,两只电压表$V_1$和$V_2$的指针偏转角度相同,位置如图乙所示,则下列说法正确的是(D)

A.电源电压为2.4V
B.灯$L_2$两端电压为2.4V
C.灯$L_1、$$L_2$电阻之比为1:5
D.若$L_1$灯丝烧断,电压表$V_2$示数变大

答案： D

8. 如图所示电路的电源电压为9V,电流表使用0~0.6A量程,电压表使用0~3V量程,阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作,滑动变阻器的最小阻值应大于(A)

A.20Ω
B.10Ω
C.8Ω
D.5Ω

答案： A

9. 在如图所示的电路中,闭合开关,电源电压保持不变,当滑动变阻器的滑片P向右移动时,下列说法正确的是(C)

A.电流表的示数变小,电压表的示数变大
B.电流表的示数变大,电压表的示数变小
C.电流表的示数不变,电压表的示数不变
D.电流表的示数变小,电压表的示数不变

答案： C

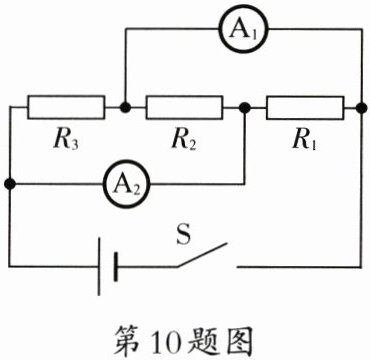

10. 如图所示,电源电压恒定且$U= 12V,R_1= 12Ω,R_2= 6Ω,R_3= 4Ω,$闭合开关S后,电流表$A_1$和$A_2$的示数分别为(D)

A.3A 1A
B.3A 3A
C.5A 1A
D.5A 3A

答案： D 解析:三个电阻并联,电流表A₁测R₂、R₃支路的电流之和,电流表A₂测R₁、R₂支路的电流之和;因并联电路中各支路两端的电压相等,所以,通过三个电阻的电流分别为$I_{1}=\frac {U}{R_{1}}=\frac {12V}{12\Omega }=1A$,$I_{2}=\frac {U}{R_{2}}=\frac {12V}{6\Omega }=2A$,$I_{3}=\frac {U}{R_{3}}=\frac {12V}{4\Omega }=3A$,因并联电路中干路电流等于各支路电流之和,所以,电流表A₁和A₂的示数分别为$I_{A1}=I_{2}+I_{3}=2A+3A=5A$,$I_{A2}=I_{1}+I_{2}=1A+2A=3A$。故D正确。

11. 有阻值相同的两个电阻,以任意方式连接(不包括电路短路),最多能得到3种不同阻值的电阻;这些不同的连接方式,得到的电阻的最大阻值与最小阻值之比是4:1;这几种电路连接方法中,电阻最小的是将两个电阻并联。

答案： 3 4:1 并

12. 一个电压恒定的电源,在其两端只接一只电阻值为12Ω的电阻$R_1,$电流是0.5A,电源电压为6V;如果在电阻$R_1$两端并联一个电阻值为8Ω的电阻$R_2,$则并联电路的总电流为1.25A;若将$R_2$改为与$R_1$串联在原电路中,电路中的电流为0.3A。

答案： 6 1.25 0.3
