10. 某同学设计的电学实验装置如下图所示,请在右边的虚线框内画出该同学的实验电路图(电源已画出)。

答案：
如图所示

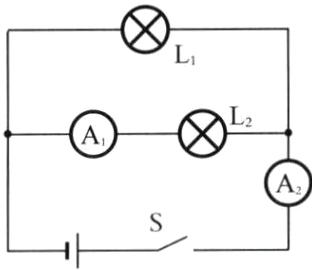

11. 根据如图所示的实物连线图,在虚线框内画出对应的电路图。(要求：连线横平竖直,使电路图简洁美观)

答案：
如图所示

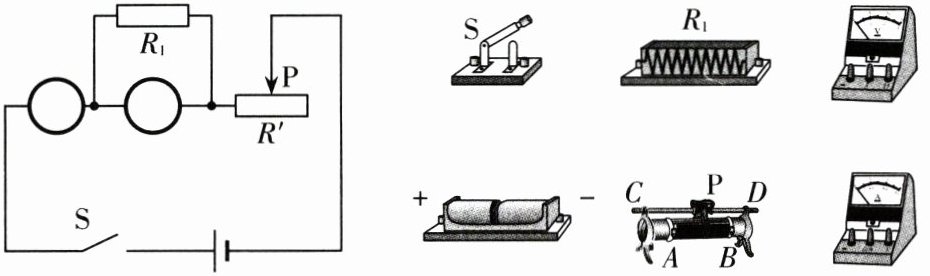

12. 将图中电路元件补充完整,并根据电路图连接实物图。

答案：
电路图中从左至右分别补充电流表、电压表。实物图如图所示

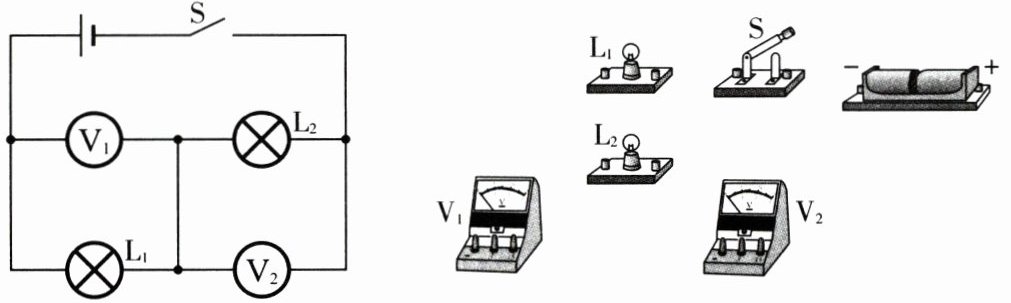

13. 根据左图所示电路图,用笔画线代替导线,将右图中的实物对应连接成完整电路。(已知电源由两节干电池串联组成)

答案：
如图所示

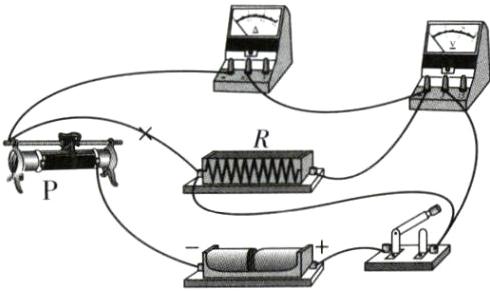

14. 在“探究电阻一定时电流与电压关系”的实验中,小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图所示的电路。闭合开关前,检查电路,小兰发现有接线错误,且只需要改接一根导线就可以,请在接错的导线上画“×”并画线把它改到正确的位置上。

答案：
如图所示
