《2025年优学1+1评价与测试九年级物理全一册人教版》

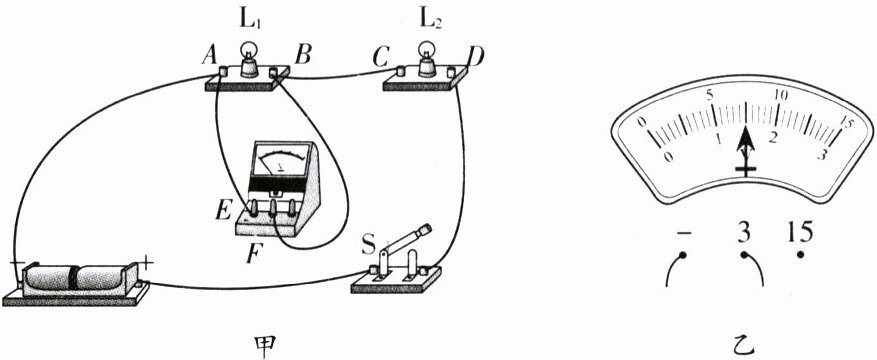

2. 小芳在“探究串联电路电压特点”的实验中,连接好了的实物电路图如图甲所示,请你完成下面的探究过程。

(1) 在方框内画出与图甲对应的电路图,并在电路图中标上$L_1、$$L_2。$

(2) 连接电路时,开关应该处于_________状态。
(3) 在某次测量时,电压表的示数如图乙所示,此时灯$L_1$两端的电压为_________V。
(4) 闭合开关后,小芳发现$L_1、$$L_2$均不发光,电压表有示数且大小接近3 V,则电路中出现的故障可能是$L_1$发生了_________(选填“短路”或“断路”)。
(5) 排除故障后,小芳在测量了灯$L_1$两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯$L_2$两端的电压,这一做法会造成_________。

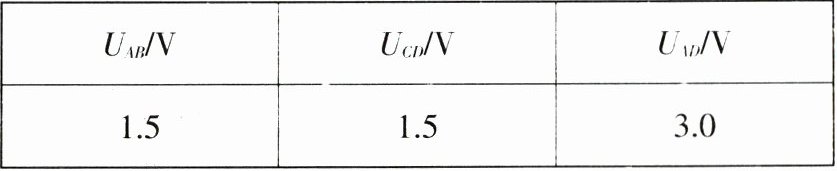

(6) 某次测量时,小芳得到的实验数据如表所示。分析实验数据得出两个实验结论：
| Uₐₙ/V | Uₒₙ/V | Uₐₙ/V |
| 1.5 | 1.5 | 3.0 |

a. 串联电路两端的总电压等于各串联电阻两端电压之和；
b. 串联电路中,各串联电阻两端电压相等。
你认为结论_________(填字母)是错误的,错误的原因是_________。接下来应进行的操作是_________。

答案：
2.
(1)如图所示

(2)断开
(3)1.5
(4)断路
(5)电压表指针反偏
(6)b 所选灯泡规格相同
换用不同规格的灯泡多次测量

3. 某实验小组在“探究影响导体电阻大小的因素”的实验中,把实验中所用导体的相关数据填写到了下表中：

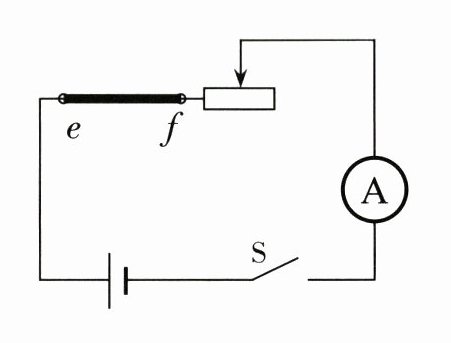

(1) 按照如图所示“探究影响导体电阻大小的因素”的实验电路,将所选的合金丝依次接在e、f两点间,闭合开关后,通过观察电流表的示数来比较导体电阻的大小,这种研究问题的方法叫作转换法。
(2) 小军把电路中的电流表去掉,换成一个小灯泡,他通过观察小灯泡的亮度来比较导体电阻的大小,你认为这种方法好不好？不好,原因是微小的亮度差异不易观察。
(3) 小明猜想导体的电阻可能与导体的材料有关,他应该选用c、d两根电阻丝(填编号)进行对比实验。
(4) 小红猜想导体的电阻可能与导体的横截面积有关,她应该选用a、b两根电阻丝(填编号)进行对比实验。
(5) 小强选用b、c两根电阻丝进行对比实验,他猜想电阻可能与导体的长度有关。
(6) 导体的电阻还与温度有关。

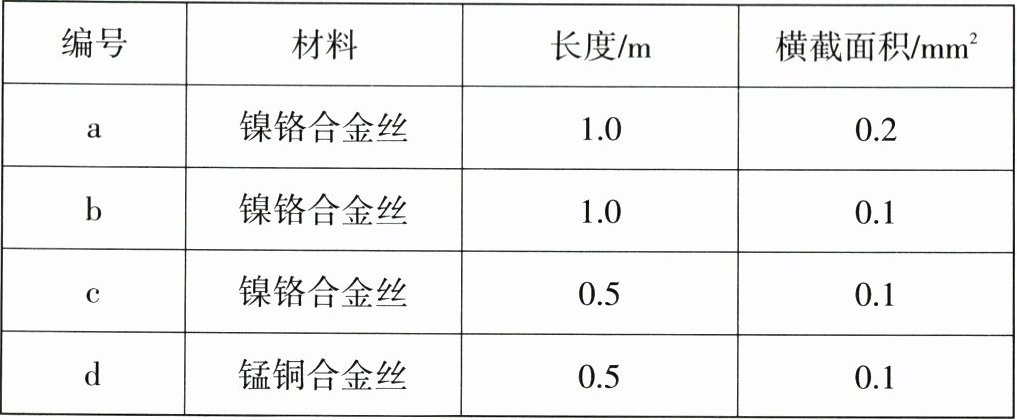

| 编号 | 材料 | 长度/m | 横截面积$/mm^2 $|
| a | 镍铬合金丝 | 1.0 | 0.2 |
| b | 镍铬合金丝 | 1.0 | 0.1 |
| c | 镍铬合金丝 | 0.5 | 0.1 |
| d | 锰铜合金丝 | 0.5 | 0.1 |

答案： 3.
(1)电流表的示数 转换法
(2)不好 微小的亮度差异不易观察
(3)c、d
(4)a、b
(5)长度
(6)温度
