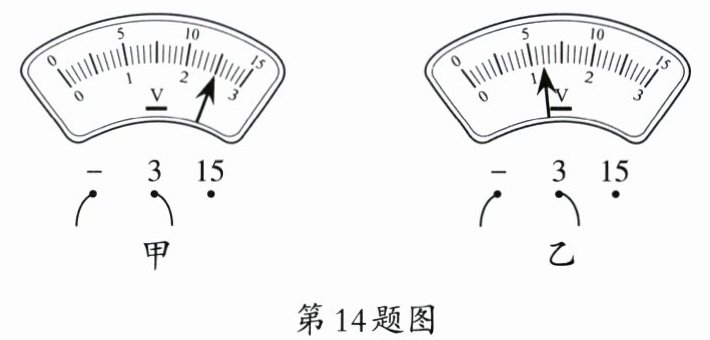

14. 在一次测量 $ L_{1} $、$ L_{2} $ 灯串联的电路电压的实验中,电路两端的总电压值如图甲所示,则总电压为2.5V,灯 $ L_{1} $ 两端的电压如图乙所示,灯 $ L_{2} $ 两端的电压为1.2V。

答案： 2.5 1.2

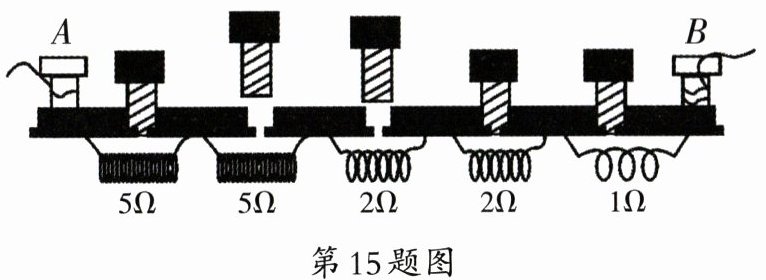

15. 如图所示的是插入式电阻箱的结构示意图,它的最大电阻值是15Ω,图中 $ A $、$ B $ 两个接线柱之间的电阻值是7Ω。

答案： 15 7

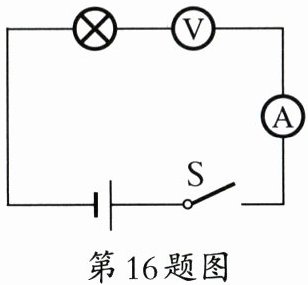

16. 在如图所示的电路中,电源的电压为 3 V,当闭合开关 S 后,电压表的示数为3V,电流表的示数为0。

答案： 3V 0

17. 一根粗细均匀的长为 $ L $ 的金属导线,其电阻为 $ R $。当把它均匀拉长到 $ 2L $ 时,其电阻为4R。当把它对折后使其长度变为 $ \frac{L}{2} $ 时,电阻为$\frac{R}{4}$。

答案： 4R $\frac{R}{4}$

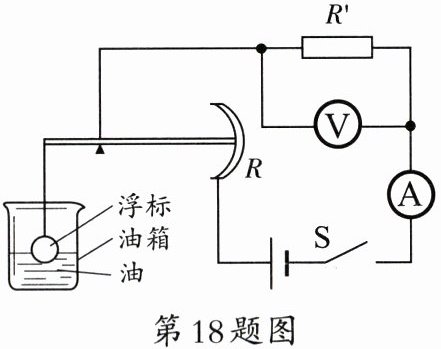

18. 如图所示是一种自动测定油箱内油面高度的装置,$ R $ 是滑动变阻器,它的金属杆是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。当滑动变阻器的金属杆上移时,油箱内油面下降,电路中的电流减小。

答案： 下降 减小

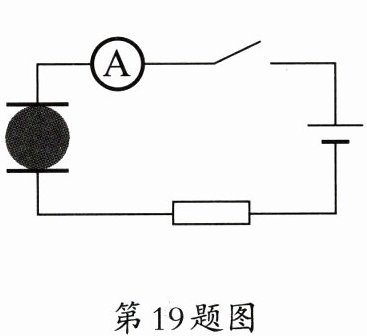

19. 如图,在两平行的金属板之间有一滴水银,当闭合开关,并将两金属板慢慢靠近时,电流表的示数将变大(选填“变大”“变小”或“不变”)。

答案： 变大

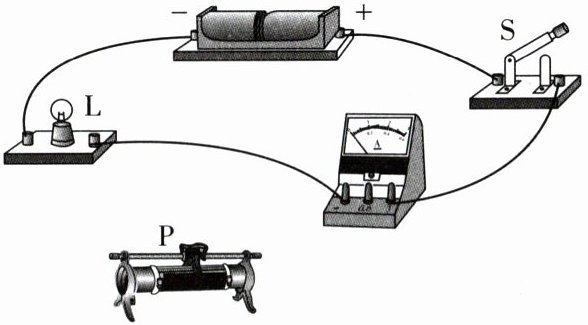

20. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求:闭合开关 S 后,向右移动滑动变阻器的滑片 P 的过程中,小灯泡 L 亮度不变,电流表的示数变小。

答案：
如图所示

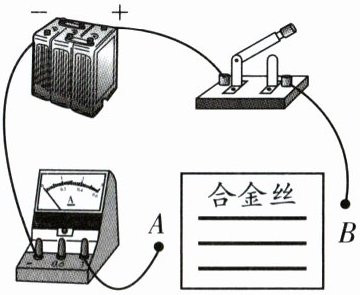

21. 学习了电学知识后,小鸣对影响电阻大小的部分因素进行了进一步的探究。器材有:开关、电流表、电源(电压恒定)各一个,三根完全相同的合金丝,导线若干。

(1) 在物理学中,为了更具体的描述物体的导电性能,用电阻来定量描述导体对电流阻碍作用的大小。该实验电路的设计存在不足,改进方法是串联一个灯泡(或保护电阻)。
(2) 改进电路后,小鸣想探究“电阻与长度的关系”,需将一根合金丝与另两根串联的合金丝分别接入电路 $ AB $ 间,通过比较电流表示数大小来比较导体电阻大小的。
(3) 小鸣发现利用改进的电路实验过程中,无法探究“电阻与长度的定量关系”,原因是无法控制AB间电压一定。

答案：
(1)导体对电流阻碍作用 串联一个灯泡(或保护电阻)
(2)另两根串联的合金丝 电流表示数大小
(3)AB间电压
