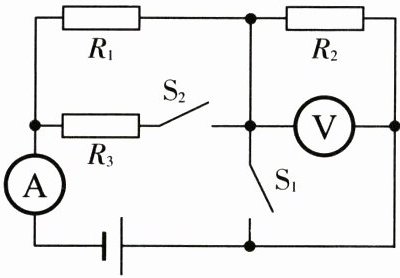

24. 如图所示的电路中,电源电压保持不变$,R_1= 4Ω,R_2= 6Ω,R_3= 12Ω。$
(1) 当开关$S_1、$$S_2$都断开时,电流表的示数为0.6A,那么电源电压是多大?
(2) 当开关$S_1、$$S_2$都闭合时,电流表和电压表的示数各是多少?

答案：
(1)当开关S₁、S₂都断开时，R₁与R₂串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I=U/R可得，电源的电压:
　U=I(R₁+R₂)=0.6A×(4Ω+6Ω)=6V;
(2)当开关S₁、S₂都闭合时，R₁与R₃并联，电流表测干路电流，电压表及R₂被短路，则电压表的示数为0V,因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻:
　R=R₁R₃/(R₁+R₃)=4Ω×12Ω/(4Ω+12Ω)=3Ω,
　干路电流表的示数:I'=U/R=6V/3Ω=2A。
