《2025年优学1+1评价与测试九年级物理全一册人教版》

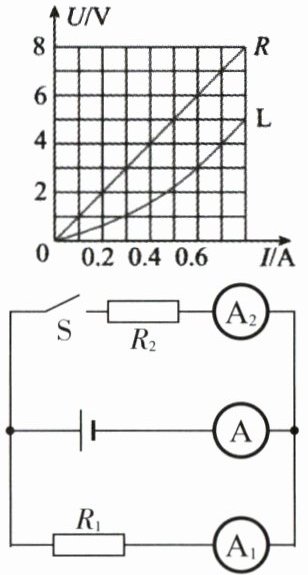

19. 有一定值电阻R与一小灯泡L,通过它们的电流I与它们两端的电压U的关系如图所示,现将R和L并联在电压为4V的电源两端,干路中的电流是1.1A,将它们串联在9V电源的两端,此时小灯泡L的电阻为5Ω。

答案： 1.1　5

20. 在如图所示的电路中,电源电压保持不变,电阻$R_1$的阻值大于电阻$R_2$的阻值。当开关S由断开到闭合时,电流表A的示数将变大(选填“变大”“不变”或“变小”),电流表$A_2$的示数大于(选填“大于”“等于”或“小于”)电流表$A_1$的示数。

答案： 变大　大于

21. 标有“220V 1000W”字样的电热水壶正常工作时,通过电热水壶的电流为4.55A(保留两位小数),若不计热量损失,用该电热水壶使1L水温度升高80℃需要正常工作5.6min。$[c_1= 4.2×10^3J/(kg·℃)]$

答案： 4.55　5.6

22. 标有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯,灯丝较粗的是甲灯。当它们并联在家庭电路中时,较亮的是甲灯。(均选填“甲”或“乙”)

答案： 甲　甲

23. 把一个电阻为44Ω的电炉接入家庭电路中,通电10min产生的热量为$6.6×10^{5}$J。连接家庭电路时,要注意检查线路连接处的接触情况,若接触不良,电流通过时产生的热量会更多,容易引起火灾,这是因为相比接触良好时,连接处的电阻更大(选填“更大”或“更小”)。

答案： $6.6×10^{5}$　更大

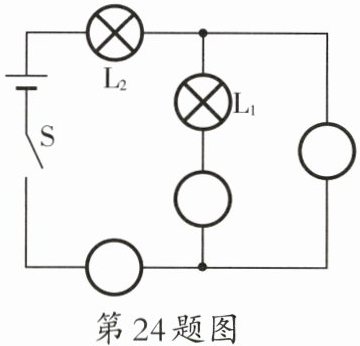

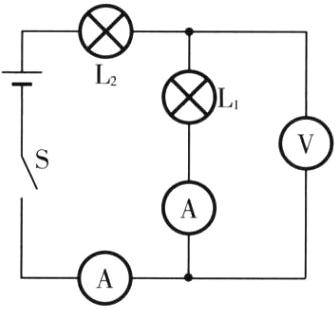

24. 在如图所示电路的〇中填入电表符号,使之成为正确的电路图。

答案：
如图所示

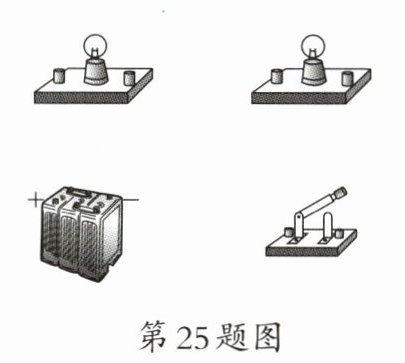

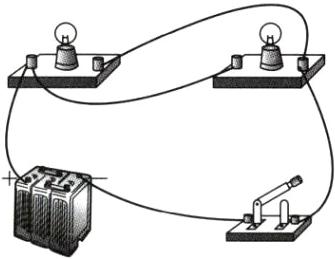

25. 请将如图所示的实物连接成并联电路,并且开关可以同时控制两盏灯。

答案：
如图所示

26. 小雨同学进行“测量小灯泡的电功率”实验,现有器材:额定电压为6V的同规格小灯泡(电阻约为25Ω)若干,电压为12V的电源1个,电流表、电压表、开关各1个,规格分别为“20Ω 1A”和“50Ω 0.5A”的滑动变阻器各1个,导线若干。
(1) 实验中应选择规格为“______”的滑动变阻器。

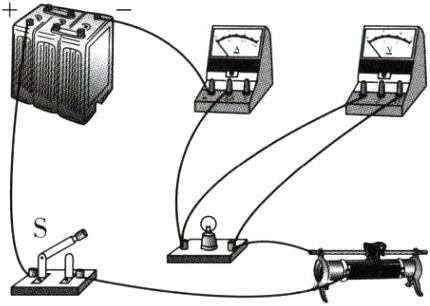

(2) 图中已经连接了部分电路,请用笔画线代替导线,将电路连接完整。
(3) 闭合开关,移动滑动变阻器的滑片到某一位置时,小灯泡正常发光,此时电流表的示数为0.2A,小灯泡的额定功率是______W,此时小灯泡的电阻是______Ω。
(4) 把滑动变阻器的滑片向右滑动,灯泡亮度会变______。

答案：

(1)“50Ω　0.5A”
(2)如图所示

(3)1.2　30
(4)暗
