《2025年优学1+1评价与测试九年级物理全一册人教版》

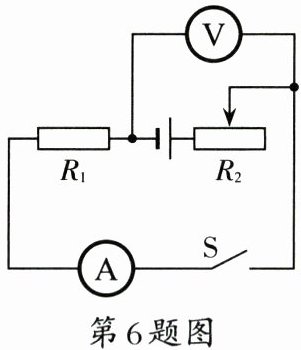

6. 如图所示,电源电压保持不变,闭合开关,在保证电路元件安全的前提下,向右移动滑动变阻器的滑片,则(C)

A.电流表示数变大
B.电压表示数变大
C.电流表示数变小
D.电压表示数不变

答案： C

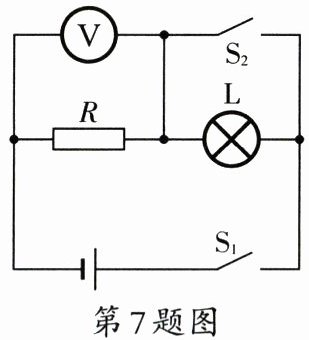

7. 如图所示,电源电压不变,开关 $ S_1 $ 闭合后,灯泡 $ L $ 发光,电压表有示数；再闭合开关 $ S_2 $ 后,出现的情况是(D)

A.灯泡 $ L $ 的亮度不变
B.电压表的示数变小
C.灯泡 $ L $ 变得更亮
D.电压表的示数变大

答案： D

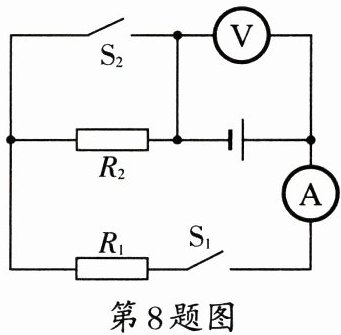

8. 如图所示的电路中, $ R_1 $ 和 $ R_2 $ 均为定值电阻,电源电压保持不变,闭合开关 $ S_1 $ 和 $ S_2 $,两电表均有示数。若只断开开关 $ S_2 $,则(B)

A.电流表和电压表的示数都变大
B.电流表示数变小,电压表示数不变
C.电流表示数变小,电压表示数变大
D.电流表和电压表的示数都变小

答案： B

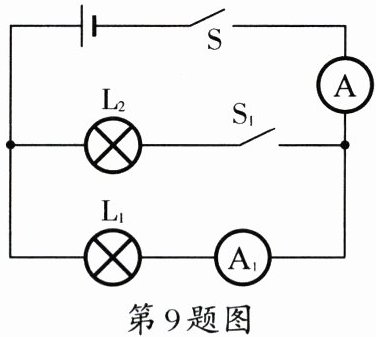

9. 在如图所示电路中,电源电压保持不变。闭合开关 $ S $ 后,开关 $ S_1 $ 由断开到闭合,下列说法正确的是(C)

A.电流表 $ A_1 $ 示数变大,电流表 $ A $ 示数也变大
B.电流表 $ A_1 $ 示数变小,电流表 $ A $ 示数也变小
C.电流表 $ A_1 $ 示数不变,电流表 $ A $ 示数变大
D.电流表 $ A_1 $ 示数不变,电流表 $ A $ 示数变小

答案： C

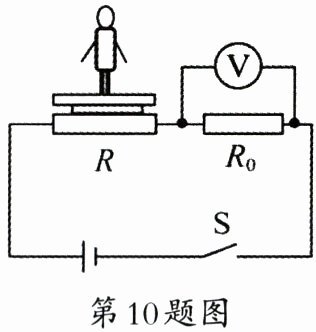

10. 科技创新小组设计了一台由电压表改装而成的简易体重计来动态监测学生的体重情况,其工作原理如图所示。电源电压保持不变, $ R_0 $ 为定值电阻,压敏电阻 $ R $ 的阻值随压力的增大而减小。闭合开关 $ S $,当有人测量体重时,下列说法正确的是(D)

A.电路中的总电阻增大
B.压敏电阻 $ R $ 中的电流变小
C.学生的体重越大,电压表的示数越小
D.学生的体重越大,电路的总功率越大

答案： D
