《2025年优学1+1评价与测试九年级物理全一册人教版》

10. 如图所示的电路,闭合开关S后,电路正常工作,灯泡$L_1和L_2$是串联(选填“串联”或“并联”)接入电路中的,当灯泡$L_1$灯丝突然烧断后,电压表V₁(选填“$V_1$”或“$V_2$”)的示数会变大。

答案： 串联 V₁

11. 如图所示的电路,灯泡$L_1和L_2$是并联(选填“串联”或“并联”)连接的,开关S闭合时,电流表$A_1和A_2$的示数分别是0.5 A和0.3 A,电压表V的示数为2.5 V,则通过$L_1$的电流是0.2A,$L_2$的电流是0.3A,$L_2$两端的电压是2.5V。

答案： 并联 0.2 0.3 2.5

12. 如图所示的电路,电源电压为3 V,闭合开关S后,电压表的示数为2 V,电流表的示数为0.5 A,则电阻R两端的电压为2V,灯L两端的电压为1V,流过灯L的电流为0.5A。

答案： 2 1 0.5

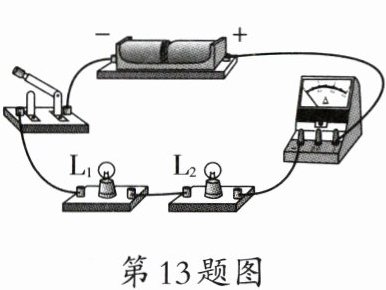

13. 小阳用如图所示的电路做实验时,闭合开关后发现两个灯泡都不亮,则电流表无示数,此时小阳将导线并联接在$L_1$两端时,如果发现$L_1$不亮,$L_2$发光,那么电路故障是$L_1$断路；如果发现两个灯泡仍然不亮,那么电路故障是$L_2$断路(选填“$L_1$短路”“$L_1$断路”“$L_2$短路”或“$L_2$断路”)。

答案： 无 L₁断路 L₂断路

14. 在如图所示的电路中,电源电压保持不变。灯$L_1$、$L_2$是两个不同规格的小灯泡。只闭合开关$S_1$时,电压表的示数为3 V；只闭合开关$S_2$时,电压表的示数为1.2 V；只闭合开关$S_1$、$S_3$时,两电流表的示数分别为0.46 A、0.18 A。则电源电压为3V,只闭合开关$S_2$时,灯$L_2$两端的电压为1.8V,只闭合开关$S_1$、$S_3$时,通过灯$L_1$的电流为0.28A,为了电路元件安全,此电路不允许同时闭合开关S₂、S₃。

答案： 3 1.8 0.28 S₂、S₃

15. 如图所示,小阳同学做的两个实验。通过实验现象分析得出结论。
(1) 甲实验看到的现象是：随着玻璃温度的升高,小灯泡亮度越来越亮(选填“亮”“暗”),小灯泡两端的电压会增大(选填“增大”“减小”“不变”),这个实验说明导体和绝缘体之间没有绝对界限。
(2) 乙实验看到的现象是：随着灯丝温度的升高,灯泡越来越暗(选填“亮”“暗”),这个实验说明：在一般情况下,导体的电阻随着温度的升高而增大(选填“增大”“减小”)。
(3) 实验过程中采用的实验方法是控制变量法(选填“控制变量法”或“等效替代法”)。

答案：
(1)亮 增大 绝对界限
(2)暗 增大
(3)控制变量法
