《2025年优学1+1评价与测试九年级物理全一册人教版》

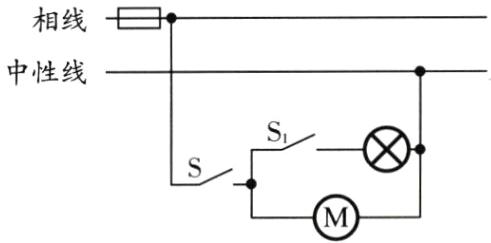

24. 如图,家庭电路中额定电压均为220V的电风扇M和电灯,只闭合开关S,风扇工作；只闭合开关$S_1,$灯泡和风扇都不工作；开关S、$S_1$都闭合,风扇和灯泡都工作。请用笔画线代替导线把电路连接完整。

答案：
如图所示

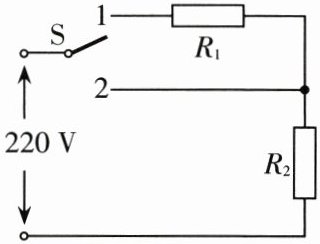

25. 如图为某电热器的电路原理图,通过将开关S置于不同的位置,可以实现“加热”和“保温”两种状态的转换,对应的额定功率分别为800W和40W。
(1)将开关S接“1”时,电热器处于保温(选填“加热”或“保温”)状态；
(2)电热器在加热状态下正常工作,将0.5kg初温为20℃的水加热到100℃,需要多长时间？[水的比热容为$4.2×10^3J/(kg·℃),$假设电能全部转化为水的内能]

答案：
(1)保温
(2)水吸收的热量：
$Q=cm(t_{1}-t_{0})$
$=4.2× 10^{3}\ J/(kg\cdot^{\circ}C)× 0.5\ kg×(100\ ^{\circ}C-20\ ^{\circ}C)$
$=1.68× 10^{5}\ J$,
加热时间：
$t=\frac{W}{P}=\frac{Q}{P}=\frac{1.68× 10^{5}\ J}{800\ W}=210\ s$。
答:需要的时间为210 s。

26. 小明家新买的电热水器的铭牌上标有“220V 2200W”。求：
(1)电热水器正常工作30min消耗的电能；
(2)若将此电热水器接入110V电路中,它的实际功率(电热水器的电阻不变)。

答案：
(1)$W=Pt=2.2\ kW× 0.5\ h=1.1\ kW\cdoth$;
(2)$R=\frac{U^{2}}{P}=\frac{(220\ V)^{2}}{2200\ W}=22\ \Omega$,
$P_{实}=\frac{U_{实}^{2}}{R}=\frac{(110\ V)^{2}}{22\ \Omega}=550\ W$。
