《2025年优学1+1评价与测试九年级物理全一册人教版》

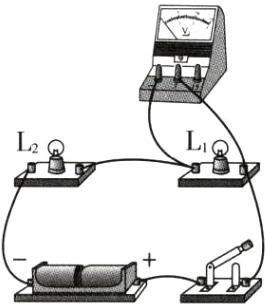

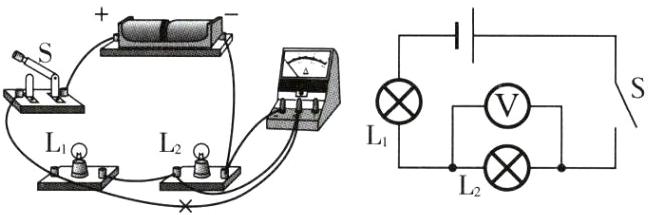

1. 如图所示,小阳同学所连的电路,他要测量小灯泡 $ L_{2} $ 两端的电压。图中有一根导线接错了。
(1) 请你找出这根接错的导线,在它上面画“×”,并用笔画一根正确连接的导线。
(2) 画出正确连接的电路图。

答案：
1.如图所示
　　

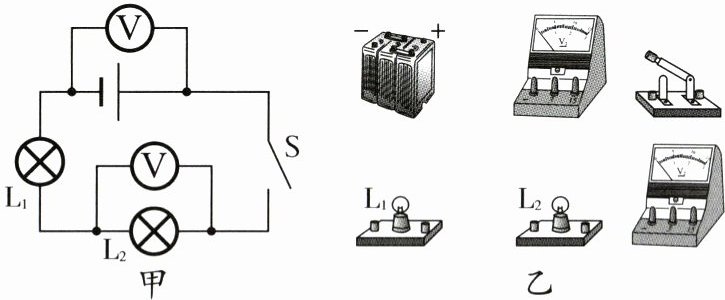

2. 如图甲所示的电路,电源电压为 $ 9V $,请用笔画线表示导线,在图乙中按照电路图连接。

答案：
2.如图所示
　　　　　

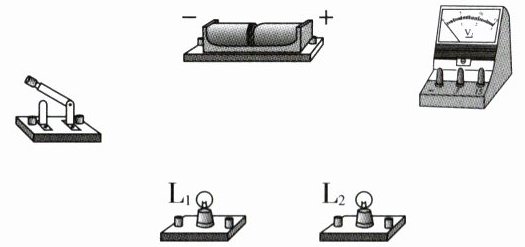

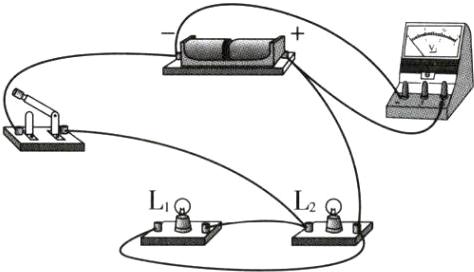

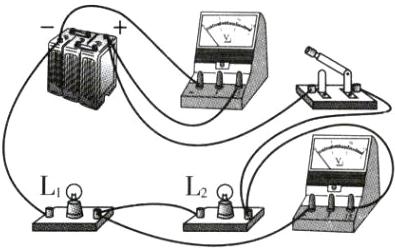

3. 如图所示,在探究并联电路电压关系时,某同学想把两个小灯泡并联起来,用电压表测量并联电路的总电压,请你用笔帮他画出连接的电路。

答案：
3.如图所示

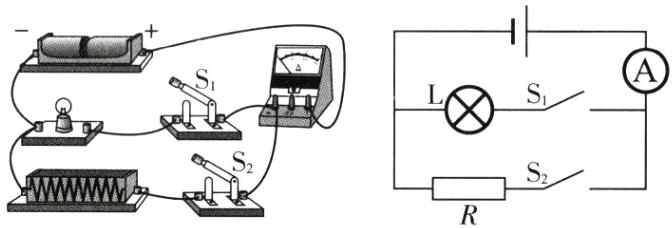

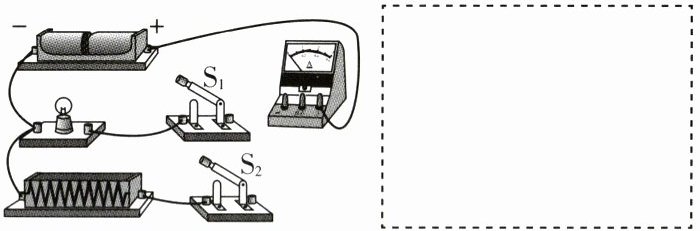

4. 如图所示的电路,比较小灯泡和电阻器的电阻大小,请你用笔画线表示导线,把电路连接完整并画出电路图。(要求设计的电路图要能较直观地反映出小灯泡和电阻器电阻的大小)

答案：
4.如图所示
　

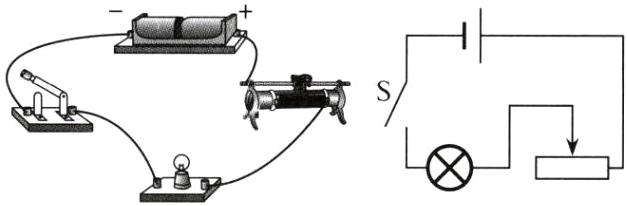

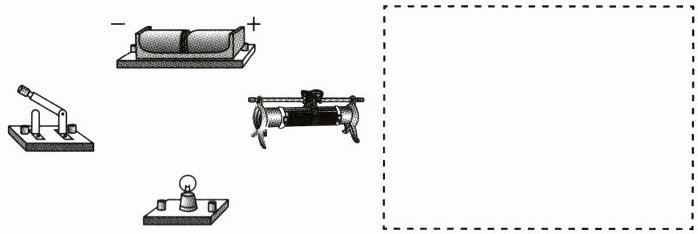

5. 请用笔画线表示导线,连接如图所示的实物图,要求：滑动变阻器要控制小灯泡的亮度,当滑片向右滑动时,灯泡越来越亮,并在虚线框内画出电路图。

答案：
5.如图所示
　　

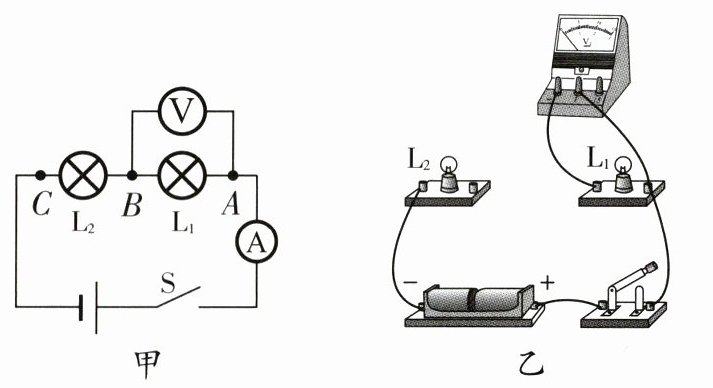

6. 探究串联电路中电压的规律。



(1) 根据图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。
(2) 连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯 $ L_{2} $ 断路,则 $ L_{1} $ 两端______(选填“有”或“无”)电压。
(3) 用电压表分别测出电压 $ U_{AB} $、$ U_{BC} $ 和 $ U_{AC} $。其中测 $ U_{AB} $ 时,电压表的示数如图丙所示,示数为______V。接着更换不同规格的灯泡并多次实验,数据记录见表。
(4) 分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压______。
(5) 为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：
6.
(1)如图所示
　　　　　　　　
(2)断开　无　
(3)1.2　
(4)之和
(5)改变电源电压并多次实验
