《2025年优学1+1评价与测试九年级物理全一册人教版》

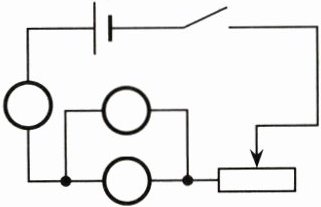

1. 图是“测量小灯泡的功率”实验电路图,请在○中填上适当的电路元件符号。

答案：
如图所示

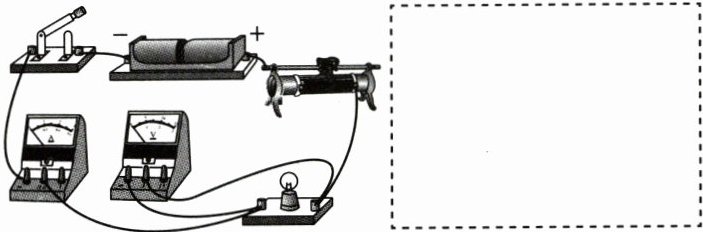

2. 如图所示是“测量小灯泡额定功率”实验的实物电路图,请在虚线框中画出对应的电路图。

答案：
如图所示

3. 如图为测量2.5V小灯泡电功率的实验电路图,灯丝电阻约为10Ω。请你按照图甲,用笔画线代替导线将图中的实物图连接完整。

答案：
如图所示

4. 某实验小组的同学用图所示的器材测量小灯泡的电功率。已知待测小灯泡额定电压为3.8V,小灯泡的额定功率估计在1.2W左右。用笔画线代替导线,将图中的实物图连接完整,要求滑动变阻器滑片P向右滑动时小灯泡变亮。

答案：
如图所示

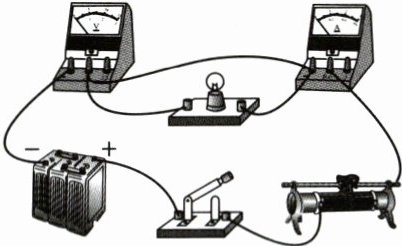

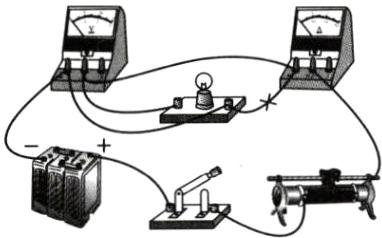

5. 在“测定小灯泡的电功率”的实验中,小明同学选取了一个标有“2.5V”的小灯泡和必要的实验器材,连接的电路如图所示。闭合开关前,发现有一根导线连接错误,请你在错误的连线上画“×”,并只移动一根导线,用笔画线代替导线将电路连接正确。

答案：
如图所示

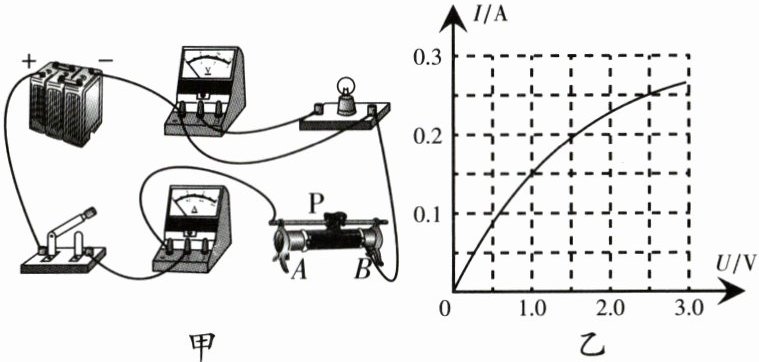

6. 小荣同学进行“测量小灯泡的电功率”实验,小灯泡上标有“2.5V”字样。

(1)如图甲所示是小荣连接的电路,该电路存在连接错误,如果闭合开关,电流表有示数,电压表无示数。(均选填“有”或“无”)
(2)小荣同学重新连接好正确的电路,闭合开关前,应将滑片P移到A(选填“A”或“B”)端。闭合开关后,发现灯泡不亮,电压表、电流表均有较小的示数,此时应判断灯泡是好(选填“好”或“坏”)的。
(3)小荣正确操作后,根据实验数据绘制了图乙所示的I-U图像,可得出小灯泡的额定功率为0.625W；小灯泡正常工作时的电阻值为10Ω；若某次测得灯泡的实际功率为额定功率的四分之一,此时灯泡的电流I实＞(选填“＞”“＜”或“=”)0.5I额。

答案：
(1)有 无
(2)A 好
(3)0.625 10 ＞
