《2025年优学1+1评价与测试九年级物理全一册人教版》

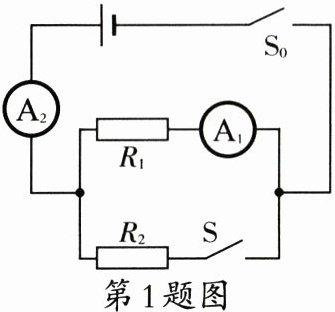

1. 如图所示电路,电源电压恒定。当 $ S_0 $ 闭合, $ S $ 断开时,只有用电器R₁工作；当 $ S $ 闭合后, $ R_1 $ 两端的电压不变,电流表 $ A_1 $ 的示数不变,电流表 $ A_2 $ 的示数变大。

答案： R₁ 不变 不变 变大

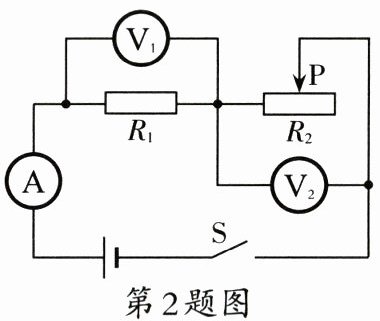

2. 如图所示电路,电源电压保持不变,闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向右滑动时, $ R_2 $ 的阻值变大,总电阻变大；根据 $ I_{总} = \frac{U}{R_{总}} $,电路中的电流变小；根据 $ U_1 = IR_1 $( $ R_1 $ 不变), $ R_1 $ 两端的电压变小；根据 $ U_2 = U - U_1 $, $ R_2 $ 两端的电压变大。(均选填“变大”“变小”或“不变”)

答案： 变大 变大 变小 变小 变大

3. 如图所示电路中,电源电压不变,闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向右移动时,电压表的示数不变； $ R_1 $ 的阻值变大,电流表 $ A_1 $ 的示数变小； $ R_2 $ 两端的电压不变,电流表 $ A_2 $ 的示数不变；根据 $ I = I_1 + I_2 $,电流表 $ A $ 的示数变小。(均选填“变大”“变小”或“不变”)

答案： 不变 变大 变小 不变 不变 变小

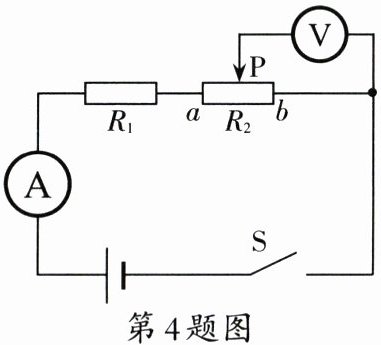

4. 如图所示电路,电源电压不变,闭合开关 $ S $,电压表工作时相当于断路(选填“短路”或“断路”),当滑动变阻器的滑片 $ P $ 向右移动时, $ R_2 $ 接入电路的阻值不变,电流表示数不变。电压表测量的是$ R_2 $ 的 $ bP $ 段(选填“ $ R_2 $ ”“ $ R_2 $ 的 $ aP $ 段”或“ $ R_2 $ 的 $ bP $ 段”)两端的电压,其示数变小。

答案： 断路 不变 不变 R₂的BP段 变小

5. 如图,电源电压保持不变,当开关 $ S $ 断开时,电阻 $ R $ 与灯泡 $ L $串联,电压表测量R两端的电压；当开关 $ S $ 闭合时,只有用电器R工作,电流表的示数将变大,电压表的示数将变大。(后两空均选填“变大”“变小”或“不变”)

答案： 串联 R R 变大 变大
