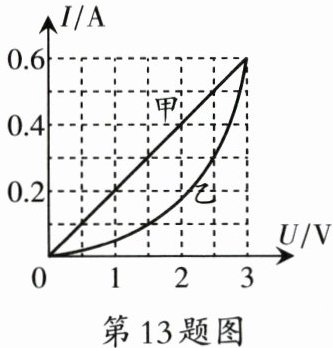

13. 在某一温度下,两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知,元件甲的电阻是5Ω,将元件甲、乙并联后接在电压为2.5V的电源两端,则流过元件甲的电流是0.5A,流过元件乙的电流是0.3A。把元件甲、乙串联后接在另一个电源两端,通过甲的电流为0.6A,这个电源两端的电压为6V。

答案： 5 0.5 0.3 6

14. 在一次风暴中,甲、乙两地之间的两根输电线在某处发生了短路,如图所示,为了确定短路的具体位置,电力工人在甲地把这两根输电线的接头接到电压为3V的电池两端,测出了这时输电线中的电流为30mA。已知输电线每米长度的电阻为0.01Ω,则发生短路处离甲地5000m。测出的电流越大,说明短路处离甲地越近。

答案： 5 000 近

15. 如图所示电路中,电源两端电压恒为6V,小灯泡L标有“4V 2W”,滑动变阻器R标有“20Ω 1.5A”,电流表量程为0~0.6A,电压表量程为0~3V,电路工作时不考虑灯丝电阻变化,并保证电路安全,闭合开关S,滑片P向左滑动时,电压表示数变小(选填“变大”“变小”或“不变”);滑动变阻器接入电路的阻值范围为4~8Ω,电路的最大功率是3W。

答案： 变小 4~8 3

16. 如图所示电路$,R_2$为定值电阻,电源电压不变,闭合开关S,将滑片P从b端移动到a端的过程中,电流表和电压表示数变化关系如图乙所示,则电源电压为4V,滑动变阻器$R_1$的最大阻值为15Ω,电阻$R_2$的阻值为5Ω。

答案： 4 15 5

17. 如图所示,电源电压为$6V,A_1、$$A_2$均为双量程电流表(0~0.6A、0~3A)。开关S闭合后,两电流表的指针均指在刻度盘的正中央,则$R_1= $5$Ω,R_2= $20Ω。

答案： 5 20

18. 用如图甲所示的电路探究电流与电阻的关系,电源电压恒为6V,定值电阻R(5Ω、10Ω、20Ω、40Ω)各备有一个。
(1)闭合开关前,滑动变阻器的滑片P应滑到最左(选填“左”或“右”)端。
(2)将5Ω的定值电阻接入电路,闭合开关,移动滑片P发现电流表示数始终为零,电压表示数不为零,其原因可能是定值电阻断路。
(3)不改变滑动变阻器滑片的位置,将5Ω的电阻换成10Ω的电阻,闭合开关后,为保证电压表示数与更换前相同,滑片P应向左(选填“左”或“右”)端滑动。
(4)实验中依次接入定值电阻,调节滑片使定值电阻两端电压相同,记下电流表读数,绘出电流I与电阻倒数1/R变化的图像乙,由图乙可知:电压一定时,电流与电阻成反比。
(5)为完成整个实验,应该选择B(填字母)规格的滑动变阻器。
A. 50Ω 1A
B. 100Ω 1.2A
C. 200Ω 0.3A

答案：
(1)左
(2)定值电阻断路
(3)左
(4)反
(5)B 解析:实验中定值电阻的电压保持2V不变,则滑动变阻器的电压为6V-2V=4V;当选用40Ω的定值电阻时,滑动变阻器的电阻为80Ω,因此选B规格的滑动变阻器较为合适。
