《2025年优学1+1评价与测试九年级物理全一册人教版》

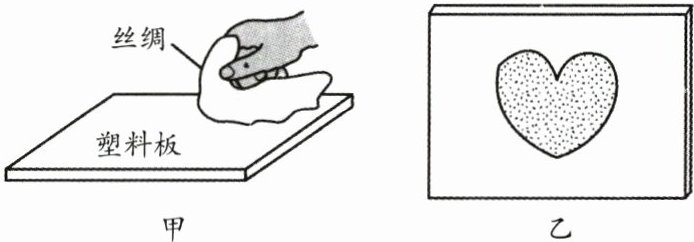

7. 如图甲所示,小丽在透明塑料板下放了一张画有爱心的图案,用丝绸裹住手指,照着图案用力摩擦塑料板后,均匀撒上木屑,竖起塑料板轻敲,板上就留下了一个由木屑组成的爱心图案,如图乙所示,这个过程模拟了静电复印。下列说法不正确的是 (B)
A. 塑料板是绝缘体
B. 摩擦过程中创造了电荷
C. 摩擦后的塑料板和丝绸带上了异种电荷
D. 木屑留在塑料板上是由于带电体吸引轻小物体

答案： B

8. 如图,用箭头标出了部分接线中的电流方向。 $ a $、$ b $ 间和 $ c $、$ d $ 间或接电源,或接用电器,但在图中均未画出。根据图示,可以判定电源 (C)

A.只能接在 $ a $、$ b $ 间
B.只能接在 $ c $、$ d $ 间
C.可以接在 $ a $、$ b $ 间;也可以接在 $ c $、$ d $ 间
D.条件不足,无法判定

答案： C

9. 如图所示是小勇连接的实验电路,他检查导线连接无误后,闭合开关,发现灯泡 $ L _ { 1 } $、$ L _ { 2 } $ 均不发光,于是他用一根导线来排查故障。当导线连接 $ L _ { 1 } $ 两端时两灯仍不发光,连接 $ L _ { 2 } $ 两端时 $ L _ { 1 } $ 发光,$ L _ { 2 } $ 不发光。由此判断电路的故障是 (B)

A.$ L _ { 1 } $ 断路
B.$ L _ { 2 } $ 断路
C.$ L _ { 1 } $ 短路
D.$ L _ { 2 } $ 短路

答案： B

10. 某风力报警器的风力探头通过中心滑杆可带动下端的金属片上下移动,$ AA ^ { \prime } $、$ BB ^ { \prime } $ 是电路中的两组触点。当风速较小时,仅绿灯亮,电铃不响;当风速增大到一定程度后,绿灯不亮,电铃响,发出警报。下列四幅风力报警器的原理图中符合要求的是 (C)

答案： C
