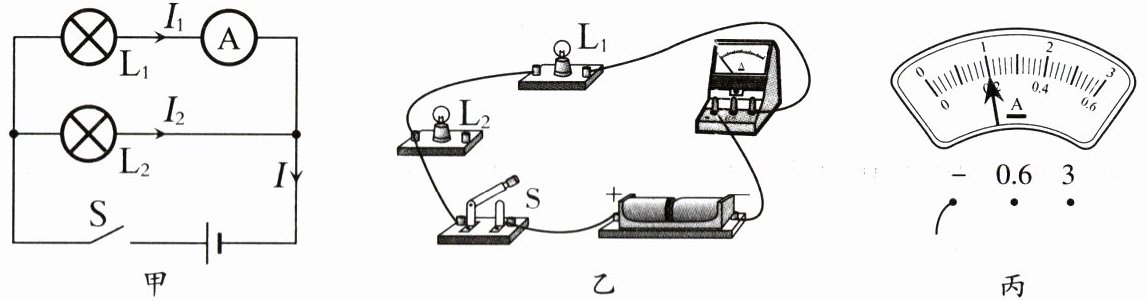

1. 在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验。

(1) 实验中,小明应该选择两个规格_________(选填“相同”或“不相同”)的小灯泡。
(2) 请用笔画线代替导线,按图甲中的电路图把图乙中的实物电路连接完整(导线不得交叉)。
(3) 小明在连接电路时,开关应处于_________(选填“闭合”或“断开”)状态。
(4) 小明先将电流表接在$L_1$所在的支路上,闭合开关,观察到灯$L_2$发光,但灯$L_1$不亮,电流表的示数为零,电路可能存在的故障是_________(选填“灯$L_1$断路”或“灯$L_1$短路”)。
(5) 排除故障后,他测出了$L_1$支路上的电流$I_1 = 0.8 A,$然后他把电流表依次接入电路分别测量出$L_2$支路电流$I_2、$干路电流I,两次测得的结果都如图丙所示,则$I_2 = $_________A、I = _________A。小明由此数据得出并联电路中干路电流和各支路电流的关系是_________(写关系式即可)。
(6) 本次实验的不足之处是_________。
(7) 为了防止损坏电流表,在不能事先估计电流大小的情况下,应先进行_________,以正确选择电流表的量程。

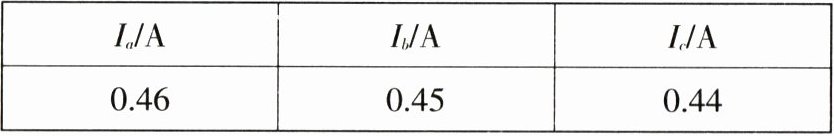

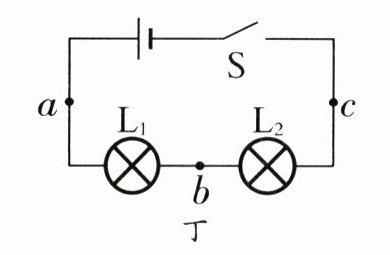

(8) 在老师的指导下,小明做了“探究串联电路的电流特点”的实验,他选用两个不同的小灯泡组成了如图丁所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。其中一次实验的测量数据如表,在分析数据时,发现三处的测量值有差异。下列分析正确的是_________(填字母)。
| Iₐ/A | Iᵦ/A | Iₑ/A |
| 0.46 | 0.45 | 0.44 |


A. 可能是因为测量误差
B. 是因为没有对电流表调零造成的
C. 串联电路中各处的电流本来就不等
D. 电流从电源正极流向负极的过程中,电流越来越小

答案：
1.
(1)不相同

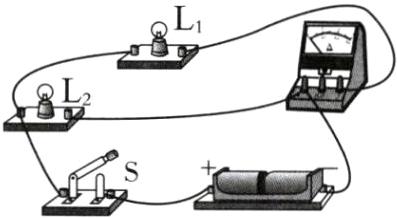

(2)如图所示

(3)断开
(4)灯L₁断路
(5)0.2 1 I=I₁+I₂
(6)只做了一次实验,结论不具有普遍性
(7)试触
(8)A
