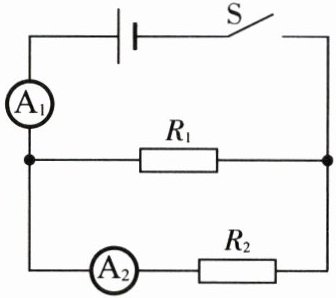

19. 如图所示的电路中$,R_1$的阻值为15Ω,闭合开关S,电流表$A_1$的示数为0.5A,电流表$A_2$的示数为0.3A。求:(1)电源电压$;(2)R_2$的阻值。

答案：
(1)$I_{1}=I-I_{2}=0.5A-0.3A=0.2A$,$U=I_{1}R_{1}=0.2A×15\Omega =3V$;
(2)$R_{2}=\frac {U}{I_{2}}=\frac {3V}{0.3A}=10\Omega $。

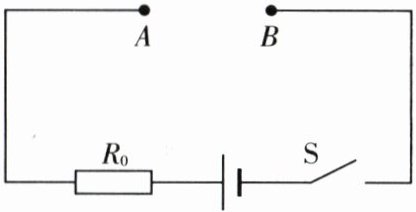

20. 如图所示的电路中,当A、B两点间接入4Ω的电阻时,其电流为2A;当A、B两点间接入9Ω的电阻时,其电流为4/3A。求电源电压和定值电阻R₀的阻值。

答案： 当接4Ω电阻时,$U=4\Omega ×2A+2A\cdot R_{0}$……①,当接9Ω电阻时,$U=9\Omega ×\frac {4}{3}A+\frac {4}{3}A\cdot R_{0}$……②,联立①②,解得$U=20V$,$R_{0}=6\Omega $,即得电源电压为20V,定值电阻$R_{0}$阻值为6Ω。
