《2025年优学1+1评价与测试九年级物理全一册人教版》

21. 如图是分别测量两个电阻时得到的电流随电压变化的图像,将这两个电阻串联后接入电路中,$ R_1 $ 两端的电压 $ U_1 $ 与 $ R_2 $ 两端的电压 $ U_2 $ 的关系是 $ U_1 $＜$ U_2 $;将这两个电阻并联后接入电路中,$ R_1 $ 消耗的电功率 $ P_1 $ 与 $ R_2 $ 消耗的电功率 $ P_2 $ 的关系是 $ P_1 $＞$ P_2 $(均选填“$ ＞ $”“$ = $”或“$ ＜ $”)。

答案： ＜ ＞

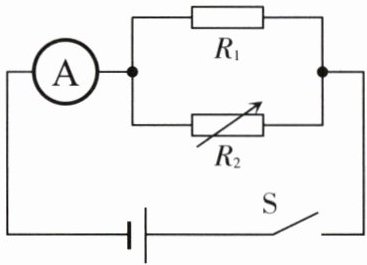

22. 如图所示的电路中,电源电压恒定。闭合开关,调节电阻箱 $ R_2 $ 的阻值分别为 $ 10 \, \Omega $ 和 $ 30 \, \Omega $ 时,对应电流表示数分别为 $ 0.6 \, A $ 和 $ 0.4 \, A $,则电源电压 $ U = $3$ V $,$ R_1 = $10$ \Omega $。

答案： 3 10 解析:当R₂电阻为10Ω时,干路电流为0.6A,
0.6A=U/R₁+U/10Ω…………①
当R₂电阻为30Ω时,干路的电流为0.4A,
0.4A=U/R₁+U/30Ω…………②
①-②:0.2A=U/10Ω-U/30Ω
解得:U=3V,R₁=10Ω。

23. 如果加在某定值电阻 $ R_0 $ 两端的电压从 $ 10 \, V $ 升高到 $ 15 \, V $,通过 $ R_0 $ 的电流变化了 $ 0.2 \, A $,则 $ R_0 $ 的电功率变化了5$ W $;若另一定值电阻 $ R_0 $ 两端的电压变化了 $ 5 \, V $,通过 $ R_0 $ 的电流从 $ 0.5 \, A $ 增加到 $ 1.5 \, A $,则 $ R_0 $ 的电功率变化了10$ W $。

答案： 5 10

24. 请用笔画线代替导线,按图甲所示电路图连接图乙的实物电路。

答案：
如图所示

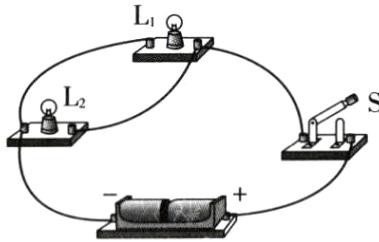

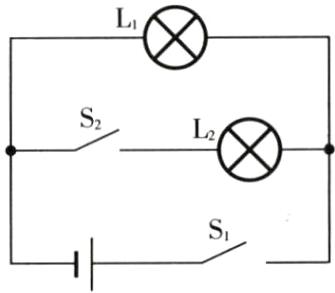

25. 根据如图所示的实物连线图,画出对应的电路图。(要求:连线横平竖直,尽量使电路图简洁美观)

答案：
如图所示

26. 在探究“导体的电阻与哪些因素有关”的问题时,小明进行了如下实验。如图所示,实验板上固定了四根金属丝。$ a $、$ b $、$ c $ 的长度均为 $ 1 \, dm $,$ d $ 的长度为 $ 0.5 \, dm $。$ a $、$ b $ 的横截面积相同,材料不同;$ a $、$ c $ 的材料相同,但 $ c $ 的横截面积大于 $ a $;$ a $、$ d $ 的材料和横截面积都相同。
(1) 在探究电阻与金属丝横截面积的关系时,选用a、c两根金属丝。
(2) 在探究电阻与金属丝材料的关系时,选用a、b两根金属丝。
(3) 依次将 $ a $、$ d $ 两根金属丝连入电路后,可探究电阻与长度的关系,电流表示数大,说明该金属丝的电阻小(选填“大”或“小”)。

答案：
(1)a、c
(2)a、b
(3)长度 小
