9. 如图甲所示是探究并联电路中电流特点的实验电路图。

(1)小红设计了如图甲所示的实验电路图,按照此电路图,将一只电流表接入电路中某位置,如图乙所示,则电流表测量的是通过______(选填“干路”或“支路”)的电流；再将电流表接入甲电路中______(选填“$ A $”“$ B $”或“$ C $”)点位置,测出通过 $ L_1 $ 的电流；最后将电流表接入______(选填“$ A $”“$ B $”或“$ C $”)点位置,测量 $ L_2 $ 的电流。

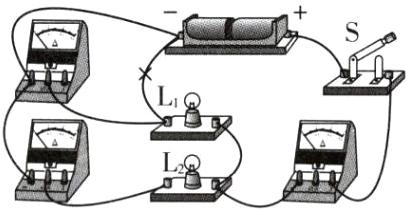

(2)小明用三只电流表和两个小灯泡做实验,连接的电路如图丙所示。其中有一根导线接错了,请在这根导线上打“$ × $”,表示这根导线不能这样连接,然后画出正确的连接位置。
(3)小明正确连接电路后,进行三次实验,并记录数据在下表中,分析数据可发现其中一处记录的______$ A $(填表中数据)有误,造成错误的原因是______。改正错误后,上述实验可得结论：______(用 $ I_A $、$ I_B $、$ I_C $ 表示)。并可以通过公式计算出表格中第三组数据 $ I_C $ 应是______$ A $。
| 实验序号 | $ I_A / A $ | $ I_B / A $ | $ I_C / A $ |
| :---: | :---: | :---: | :---: |
| 1 | $ 0.2 $ | $ 0.3 $ | $ 2.5 $ |
| 2 | $ 0.4 $ | $ 0.3 $ | $ 0.7 $ |
| 3 | $ 0.1 $ | $ 0.3 $ | ______ |
(4)改变实验条件进行多次实验可验证规律的普遍性,其中第 2、3 组实验是采用______(选填“更换不同规格的灯泡”或“互换两灯的位置”)方式来改变实验条件。

答案：

(1)干路 A B
(2)如图所示
　　　　　　
(3)2.5 错用大量程读数 $I_{C}=I_{A}+I_{B}$ 0.4
(4)更换不同规格的灯泡
