《2025年新课程问题解决导学方案九年级物理全一册人教版》

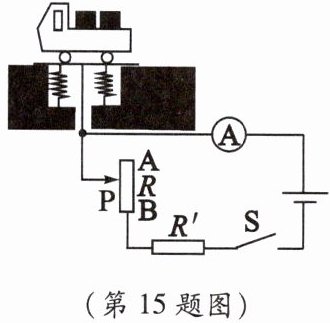

15. 如图所示是大型电子地磅的电路图。当称量重物时,在压力作用下滑片P向下端滑动,变阻器R接入电路的电阻变小,电流表的示数变大(两空均填“变大”“变小”或“不变”)。这样把电流对应的质量刻在电流表的刻度盘上,就可以直接读出被称量物体的质量了。

答案： 变小 变大

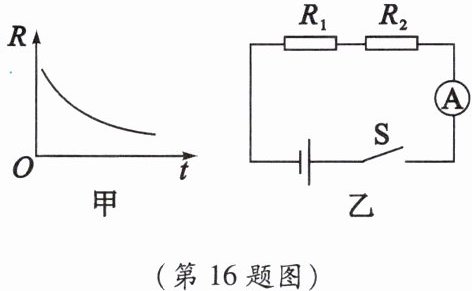

16. 在科技活动中,小军认识了一种热敏电阻,其电阻R随温度t变化的图像如图甲所示。请回答:
(1)热敏电阻的阻值随温度的升高而减小(填“增大”或“减小”)。
(2)小军想利用热敏电阻制作一个温度报警器。实验室中现有两个外形完全相同的电阻$R_1$和$R_2,$其中一个为热敏电阻,另一个为定值电阻(阻值不随温度的变化而变化)。为了辨别它们,小军设计了如图乙所示的电路。
①接下来小军应进行的操作是闭合开关,对其中一个电阻加热;
②如何判断哪个电阻是热敏电阻?若电流表示数增大,则该电阻为热敏电阻(或若电流表示数不变,则该电阻为定值电阻,另一个为热敏电阻)。

答案：
(1)减小
(2)①闭合开关,对其中一个电阻加热 ②若电流表示数增大,则该电阻为热敏电阻(或若电流表示数不变,则该电阻为定值电阻,另一个为热敏电阻)
