《2025年新课程问题解决导学方案九年级物理全一册人教版》

1. 小聪家有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作,小聪断定冰箱门上有一个开关S。下面小聪的判断正确的是 (C)
A.冰箱内的照明灯和压缩机串联
B.冰箱内的照明灯和压缩机并联,开关S在干路上
C.冰箱内的照明灯和压缩机并联,开关S和照明灯串联
D.冰箱内的照明灯和压缩机并联,开关S和压缩机串联

答案： C

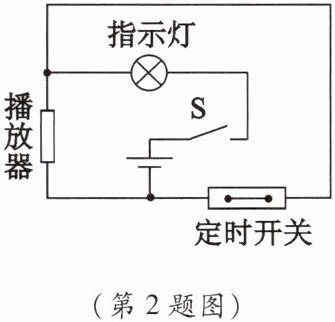

2. 如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置,“定时开关”是到达设定时间,自动断开的开关。闭合开关S,当“定时开关”处于断开(填“断开”或“闭合”)状态时,播放器会播放音乐;“播放器”不播放音乐,是因为播放器被短路(填“断路”或“被短路”)。

答案： 断开　被短路

3. 在医院的住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢? 实验小组进行了模拟设计。
(第3题图)



(1)设计呼叫电路时,下列因素中不需要考虑的是(D)。
A. 护士工作很忙,要用多种信号提醒
B. 能够确定呼叫发出的位置
C. 呼叫信号强弱合适
D. 值班室是否有护士值班

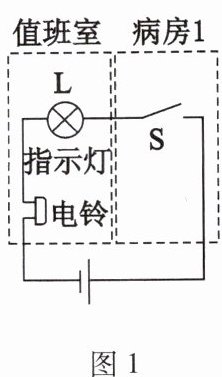

(2)小李以一个病房只有一张病床为例,设计了如图1所示的电路。该电路能不能达到呼叫的目的? 能达到。

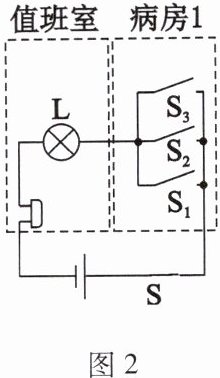

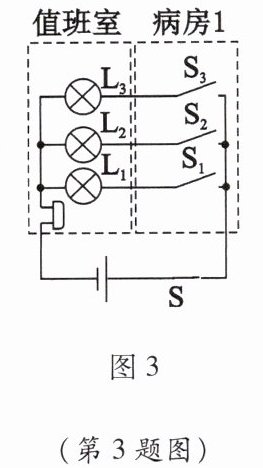

(3)当一个病房有三张病床时,小杨设计的电路如图2所示,小张设计的电路如图3所示。对比这两个电路,图3所示电路的优点是能够确定发出呼叫的位置。
(4)进一步讨论发现,图3所示的呼叫电路还不够完善,应该可以继续改进,请讨论。
略

答案：
(1)D
(2)能达到
(3)能够确定发出呼叫的位置
(4)略
