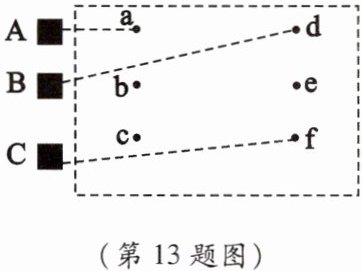

13. 有一电池盒,盒外有三个接线柱$A$、$B$、$C$,盒内有三个5号电池插槽,六个接线柱$a$、$b$、$c$、$d$、$e$、$f$,部分连接好的导线已画出,如图中虚线所示,连接盒外不同的接线柱,可从该电池盒获得1.5V、3V、4.5V三种输出电压。请你在图中的虚线框内用笔画线代替导线将三节干电池(用元件符号表示)连接起来,组成一个符合实际的电源,并满足下列要求：

(1)$A$、$B$间电压为1.5V($A$为负极,$B$为正极)。
(2)$B$、$C$间电压为3V($B$为负极,$C$为正极)。
(3)$A$、$C$间电压为4.5V($A$为负极,$C$为正极)。

答案：
见答图。
