《2025年新课程问题解决导学方案九年级物理全一册人教版》

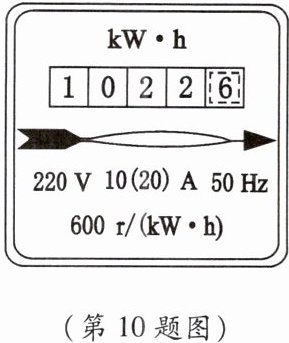

10. 如图所示是小英家的电能表表盘示意图,她断开其他用电器,只将电饭煲单独接入电路中,正常工作$1min$,发现电能表转盘转过$10r$。下列说法正确的是(D)

A.电能表是测量电流的仪表
B.电能表允许通过的最大电流是$10A$
C.电能表表盘示数为$10226kW\cdot h$
D.电饭煲正常工作$10min$,消耗电能$6× 10^{5}J$

答案： D

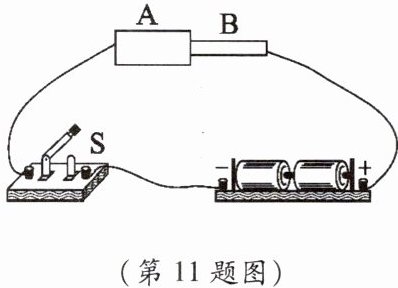

11. 如图所示,导体$A$、$B$是由同种材料制成的,$A和B$等长,但$A比B$的横截面积大,当开关$S$闭合后,在相同时间内,下列叙述正确的是(B)

A.电流通过$A$、$B所做的功W_A＞W_B$
B.电流通过$A$、$B所做的功W_A＜W_B$
C.电流通过$A$、$B所做的功W_A= W_B$
D.无法比较电流通过$A$、$B$时做功的多少

答案： B

12. 小梦在理发时突然想起刚学过的“电能”知识,她根据理发时的感觉猜想到,电吹风工作时把电能转化为机械(动)能和内能。为了验证自己的猜想,理完发后她向理发师傅借来电吹风,把电吹风的插头插入插座中,按下电吹风手柄上的开关,电吹风吹出冷风；再按一下开关,电吹风吹出热风；再按一下开关,电吹风停止工作。根据小梦的实验,电吹风在吹冷风时,一定有电能转化为机械(动)能,吹热风时是电能转化为机械(动)能和内能,并且进一步猜想内部电路应该是并联的。

答案： 机械(动) 内 机械(动) 机械(动) 内 并

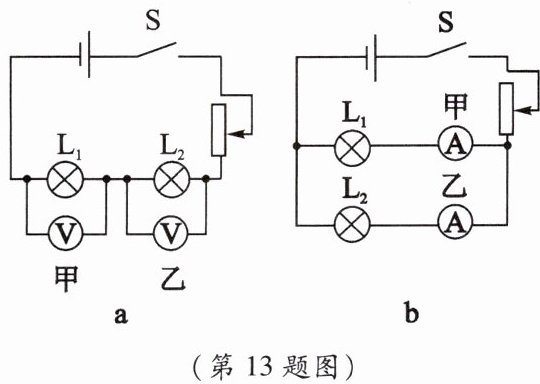

13. 同学们猜想影响电流做功多少的因素包括用电器两端的电压、通过用电器的电流和通电时间,如图a、b所示是小明实验小组的实验电路图。

(1)此实验根据灯泡的亮暗程度来比较相同时间内电流做功的多少,$L_1$、$L_2$两个灯泡的规格应不同(填“相同”或“不同”)。
(2)在图a电路中,$L_1$、$L_2$两灯串联,主要是为了控制电流与通电时间相同,从而探究电流做功多少与电压的关系；在图b电路中,观察到灯$L_1较灯L_2$暗,甲电流表的示数小于乙电流表的示数,由此可以得到的结论是在电压、通电时间相同时,电流越大,电流做功越多。

答案：
(1)灯泡的亮暗程度 不同
(2)电流与通电时间 电压 在电压、通电时间相同时,电流越大,电流做功越多

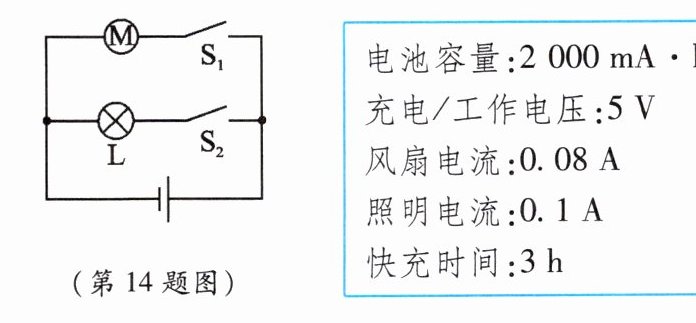

14. 炎热的夏天,便携的迷你小风扇深受人们的喜爱。某小风扇兼具照明功能,其工作电路如图所示,工作参数如下表所示。

请根据相关信息回答下列问题：
(1)电池充满电,可储存多少焦的电能？
(2)若只闭合开关$S_1$,则该电池可以供风扇工作多长时间？
(3)若同时闭合开关$S_1$、$S_2$,让风扇和照明灯同时工作$10min$,则电路消耗的总电能为多少焦？
(4)在并联电路中,电路消耗的总电能和各用电器消耗的电能之间有什么关系？请通过公式推导说明。

答案：
(1)电池充满电,可储存的电能为36000 J。
(2)若只闭合开关S₁,则该电池可以供风扇工作的时间为25 h。
(3)若同时闭合开关S₁、S₂,让风扇和照明灯同时工作10 min,则电路消耗的总电能为540 J。
(4)在并联电路中,各支路两端的电压相等且等于电源电压,即U=U₁=U₂,干路的总电流等于各支路电流之和,即I=I₁+I₂,
则电路消耗的总电能
W=UIt=U(I₁+I₂)t=UI₁t+UI₂t
=U₁I₁t+U₂I₂t=W₁+W₂,
即在并联电路中,电路消耗的总电能等于各用电器消耗的电能之和。
