《2025年新课程问题解决导学方案九年级物理全一册人教版》

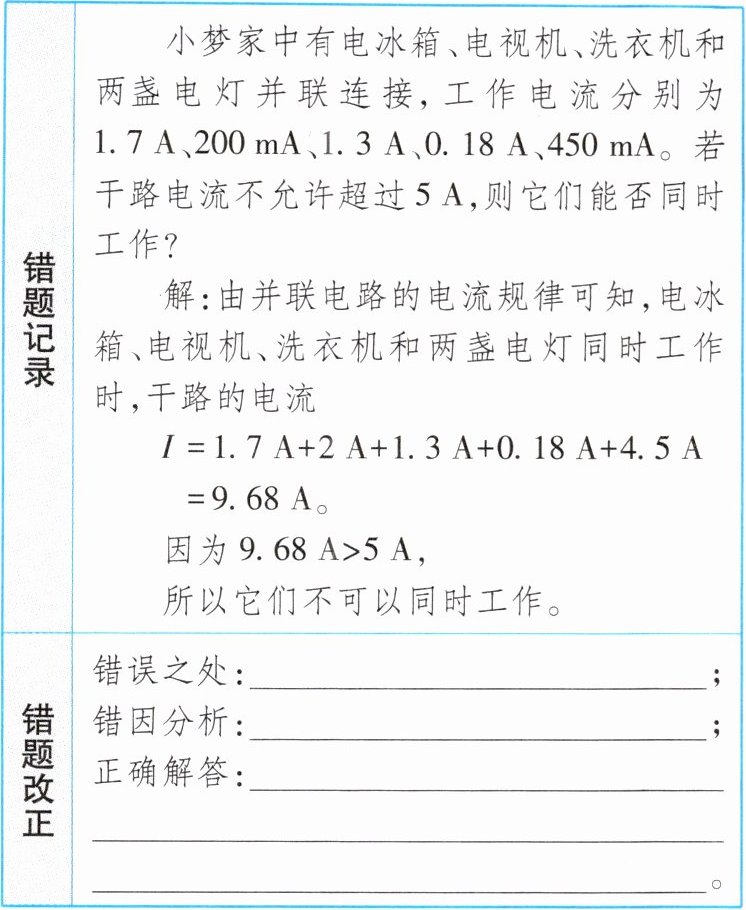

11. 小明在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因并写出正确的解答过程。
|错题记录|小梦家中有电冰箱、电视机、洗衣机和两盏电灯并联连接,工作电流分别为1.7 A、200 mA、1.3 A、0.18 A、450 mA。若干路电流不允许超过5 A,则它们能否同时工作？
解：由并联电路的电流规律可知,电冰箱、电视机、洗衣机和两盏电灯同时工作时,干路的电流$I = 1.7 A + 2 A + 1.3 A + 0.18 A + 4.5 A = 9.68 A$。
因为$9.68 A ＞ 5 A$,
所以它们不可以同时工作。|
|错题改正|错误之处：200mA=2A、450mA=4.5A；
错因分析：电流单位换算错误；
正确解答：由并联电路的电流规律可知,电冰箱、电视机、洗衣机和两盏电灯同时工作时,干路的电流$ I=1.7\ A+0.2\ A+1.3\ A+0.18\ A+0.45\ A=3.83\ A $,因为$ 3.83\ A＜5\ A $,所以它们可以同时工作。|

答案： 错误之处:200mA=2A、450mA=4.5A；错因分析:电流单位换算错误；正确解答:由并联电路的电流规律可知,电冰箱、电视机、洗衣机和两盏电灯同时工作时,干路的电流$ I=1.7\ A+0.2\ A+1.3\ A+0.18\ A+0.45\ A=3.83\ A $,因为$ 3.83\ A＜5\ A $,所以它们可以同时工作

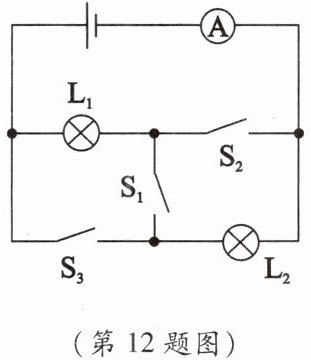

12. 如图所示,若要使灯$L_1$、$L_2$串联,则应闭合开关$ S_{1} $,断开开关$ S_{2} $、$ S_{3} $,若电流表的示数为0.25 A,则通过灯$L_1$的电流为0.25A,通过灯$L_2$的电流为0.25A；若要使灯$L_1$、$L_2$并联,则应闭合开关$ S_{2} $、$ S_{3} $,断开开关$ S_{1} $,若电流表的示数为0.8 A,通过灯$L_1$的电流为0.35 A,则通过灯$L_2$的电流为0.45A。

答案： $ S_{1} $ $ S_{2} $、$ S_{3} $ 0.25 0.25 $ S_{2} $、$ S_{3} $ $ S_{1} $ 0.45

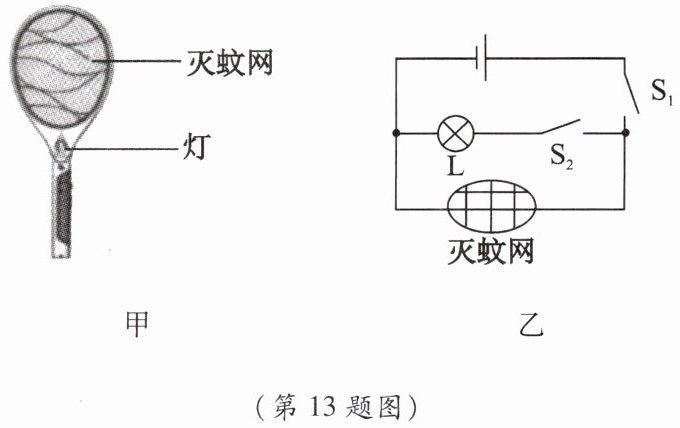

13. 如图甲所示的灭蚊拍具有灭蚊和照明功能,其工作原理如图乙所示。当闭合开关$ S_{1} $时,灭蚊拍只起到灭蚊的作用；当闭合开关$ S_{1} $、$ S_{2} $时,灭蚊拍同时起到灭蚊和照明的作用；当灭蚊网和照明灯同时工作时,若照明灯突然断路,则通过灭蚊网的电流不变(填“变大”“变小”或“不变”)。

答案： $ S_{1} $ $ S_{1} $、$ S_{2} $ 不变

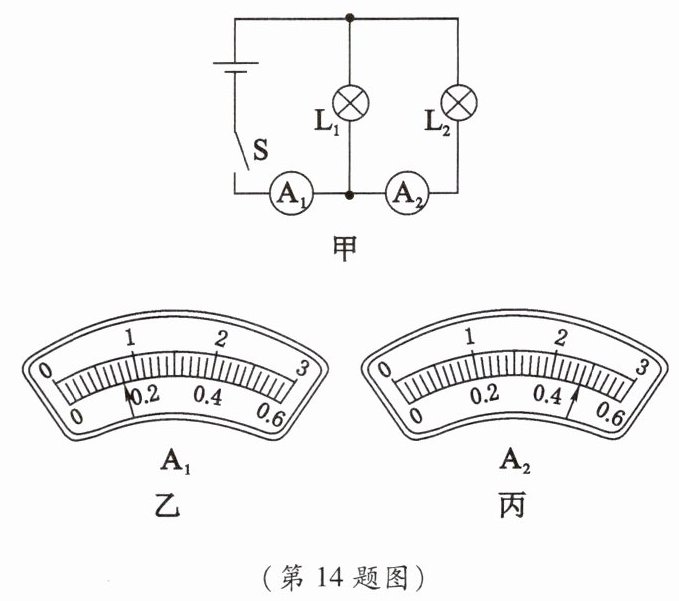

14. 如图甲所示,当开关S闭合时,两个电流表$A_1$、$A_2$的示数分别如图乙、丙所示。

(1)电流表$A_1$、$A_2$使用的测量范围和读数分别是多少？
(2)通过灯$L_1$、$L_2$的电流分别是多少？

答案：
(1)电流表$ A_{1} $使用的测量范围是0~3A,读数是0.8A;电流表$ A_{2} $使用的测量范围是0~0.6A,读数是0.48A。
(2)通过灯$ L_{1} $、$ L_{2} $的电流分别是0.32A、0.48A。
