《2025年新课程问题解决导学方案九年级物理全一册人教版》

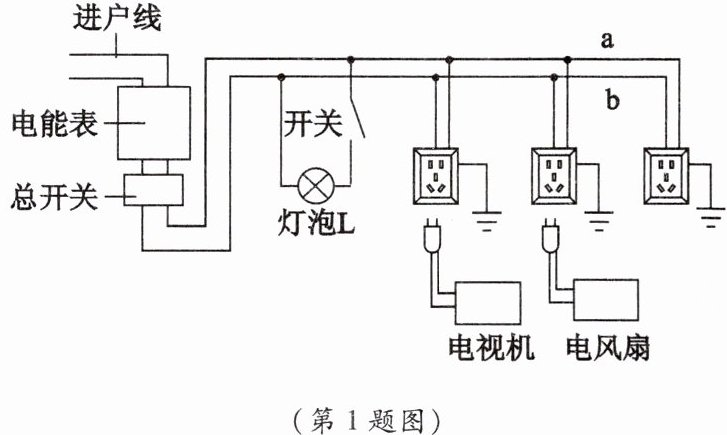

1. 如图所示为家庭电路的简化电路图,若该电路中各处的连接都是正确的,则关于该家庭电路的说法正确的是 (C)

A.电能表是测量家庭电路中用电器总功率的仪表
B.a 线是中性线,b 线是相线
C.开关是串联在相线与灯泡 L 之间的
D.电视机与电风扇是串联在电路中的

答案： C

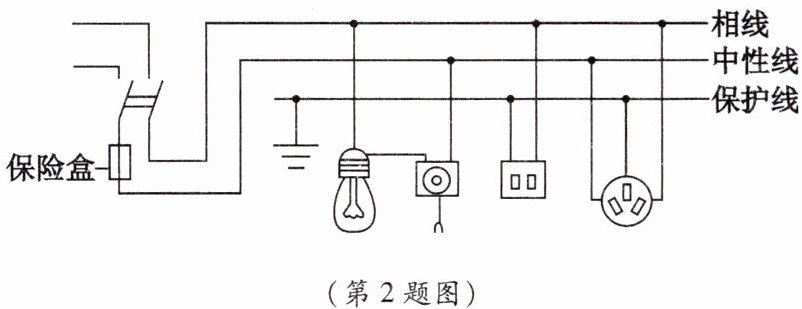

2. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 (C)

A.保险盒接法错误,保险盒应该安装在相线上
B.两孔插座接法错误,其左端导线应该接在中性线上
C.开关和灯泡接法正确,开关接在中性线上符合安全用电原则
D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上

答案： C

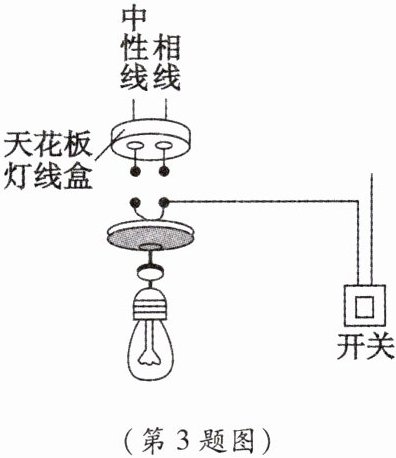

3. 请用笔画线代替导线,将图中的电灯和开关正确接入家庭电路中。

答案：
见答图。

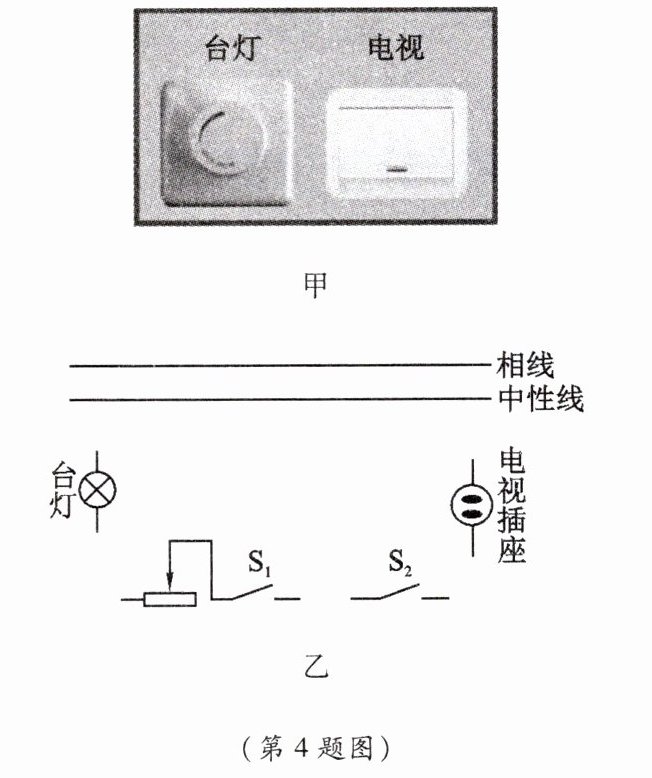

4. 图甲是宾馆床头柜上的开关示意图,图乙是其控制的电路,其中 $ S_{1} $ 为旋钮开关,单独控制台灯的通断和亮度,$ S_{2} $ 为单独控制电视插座的开关。请在图乙中将电路图连接完整,要求符合安全用电原则。

答案：
见答图。

5. 如图为电冰箱工作时的部分电路示意图。电冰箱内的照明灯由开关 $ S_{1} $ 控制,压缩机 M 由开关 $ S_{2} $ 控制。根据题意,请将电路图连接完整,要求符合安全用电原则。

答案：
见答图。
