《2025年新课程问题解决导学方案九年级物理全一册人教版》

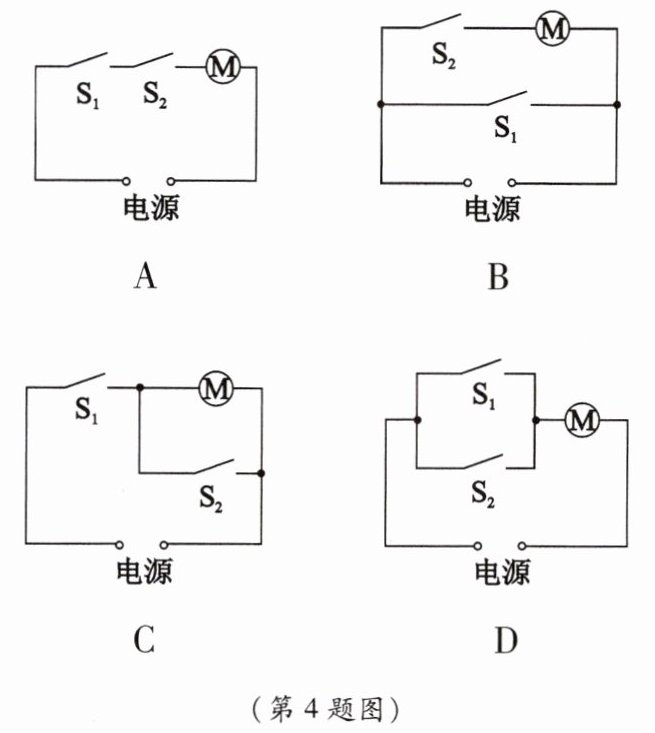

4. 小佳想制作一款智能头盔,只有戴上头盔且扣上卡扣后,头盔上的信号发射器才能发出信号,当电动车上的信号接收器(开关$S_1)$接收到信号,再转动电动车钥匙(开关$S_2),$电动车才能正常启动。下列电路中符合要求的是 (A)

答案： A

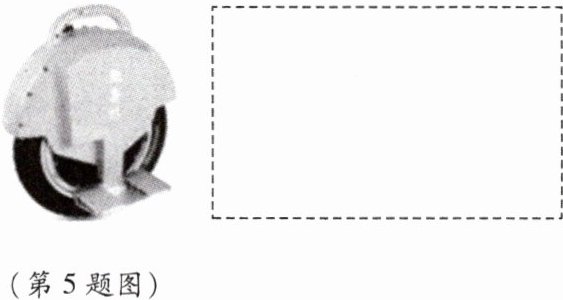

5. 如图是一款单轮电动平衡车,它的内部电路由电源、电动机、电源开关$S_1$和压力开关$S_2$组成。当手动闭合开关$S_1$时,指示灯亮起,电动机不工作,此时骑行者再站立于平衡车踏板上后开关$S_2$会自动闭合,电动机才能正常启动;如果不闭合开关$S_1$而直接站在踏板上,电动机和指示灯都不工作。请根据上述信息在框内设计一个符合要求的电路。

答案：
见答图。
　　　　　

6. 为了倡导民主的家庭生活,小明家想采用投票的方式决定假期是否外出旅游。小明、爸爸和妈妈分别设计了一个家庭决策表决器。
①爸爸的设计原理是:3个开关控制一盏灯的亮灭,只要一人赞成,闭合所负责的开关,灯就亮,灯亮表示提议决策通过。
②妈妈设计的是“一票否决器”,只要一人否决,断开所负责的开关,灯就不亮。
③小明的设计原理是:如果父母至少一人同意,同时自己也要去的话,他们就决定去旅游。三人各自控制一个开关(闭合表示同意,断开表示不同意),表决后只要灯亮就决定去旅游(请在开关旁注明控制开关的人)。
现给你1个灯泡,2节干电池,3个开关,导线若干,请你设计符合上述要求的电路图。

答案：
见答图。
　　　　　
　　　　　
　　　　　

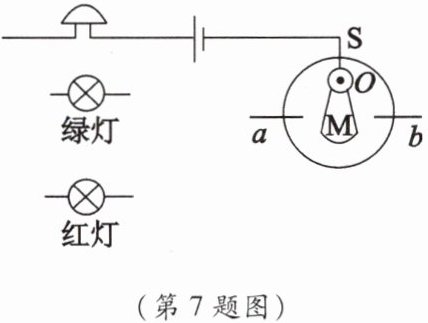

7. 某船只装有平衡警示电路,其中S为重力开关,金属片M可绕点O自由转动。当船只水平时,M在a、b中间;当船只左倾到一定程度时,绿灯亮、电铃响;当船只右倾到一定程度时,红灯亮、电铃响。请完成电路图。

答案：
见答图。
　　　　

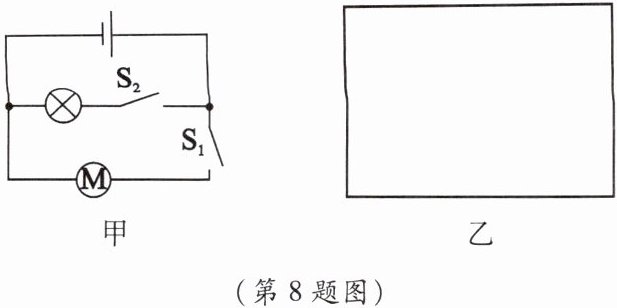

8. 小红有一款仿真电动玩具鱼,白天玩时,电动机工作,玩具鱼就会游动;晚上玩时,玩具鱼既会游动又会发光;不玩时,只需要将其中的某个开关断开,玩具鱼就既不游动也不发光。小红根据所学的电路知识画出玩具鱼的电路图如图甲所示。

(1)根据图甲所示的电路图,小红在白天玩该玩具鱼时,开关的开闭情况是 ( )
$A. S_1$闭合、$S_2$断开
$B. S_1$断开、$S_2$闭合
$C. S_1、$$S_2$都断开
$D. S_1、$$S_2$都闭合
(2)小安认为小红所画的电路图与该玩具鱼的实际电路肯定不一致,因为图甲电路不能实现玩具鱼的其中一项操作功能。你认为小安所指的这项操作功能是______。
(3)小红和小安对图甲的电路进行了改进,克服了图甲的不足,请你将改进后的电路图画在图乙的方框内。

答案：

(1)A
(2)不玩时，只需将其中的某个开关断开，玩具鱼既不游动也不发光
(3)见答图。
