一、变阻器
1. 滑动变阻器的原理:通过改变接入电路中电阻线的长度改变电阻。
2. 滑动变阻器的主要作用:通过调节电阻的大小来改变电路中电流的大小。
3. 滑动变阻器的接法:采用“一上一下”接法,使用前应将滑片放在阻值最大处。
4. 某一滑动变阻器铭牌上标有“50Ω 1.5A”,其中“50Ω”的意思是滑动变阻器的最大阻值是50Ω,“1.5A”的意思是滑动变阻器允许通过的最大电流是1.5A。
5. 滑动变阻器的符号是5.。
6. 如图所示是滑动变阻器的原理示意图,其中A、B是连接电阻丝的两个接线柱,C、D是连接金属杆的两个接线柱,P是滑片。

(1)如果将该滑动变阻器A、C两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻变大(填“变大”“变小”或“不变”)。
(2)如果将该滑动变阻器A、D两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻变大(填“变大”“变小”或“不变”)。
(3)如果将该滑动变阻器B、C两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻变小(填“变大”“变小”或“不变”)。
(4)如果将该滑动变阻器B、D两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻变小(填“变大”“变小”或“不变”)。
(5)如果将该滑动变阻器A、B两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻不变(填“变大”“变小”或“不变”)。
(6)如果将该滑动变阻器C、D两个接线柱接入电路,当滑片P向右滑动时,滑动变阻器接入电路中的电阻不变(填“变大”“变小”或“不变”)。

答案： 1. 长度 2. 电流 3. 最大 4. 滑动变阻器的最大阻值是50Ω 滑动变阻器允许通过的最大电流是1.5A 5. 5. 6.
(1)变大
(2)变大
(3)变小
(4)变小
(5)不变
(6)不变

二、变阻器的应用
滑动变阻器一般只在实验室中使用。有些家用电器中,用于音量调节的器件也是一种变阻器,通常称为电位器。

答案： 电位器

例1

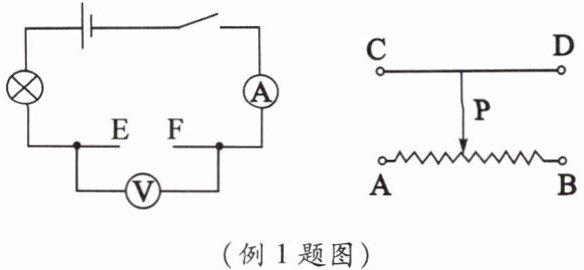

如图所示,当滑动变阻器的滑片P向右滑动,使电路中的电流变小时,电路中的E、F端与滑动变阻器接线柱的连接情况正确的是(B)

A.E接A、F接B
B.E接A、F接D
C.E接C、F接B
D.E接C、F接D

答案： 答案:B
解析:E接A、F接B时,连入电路中的是一个定值电阻(最大电阻),这种接法是不能变阻的,也就无法改变电流,A这种接法不正确。E接A、F接D时,连入电路中的电阻丝是PA部分。当滑片P向右滑动时,PA电阻丝长度变长,电阻变大,则电流变小,B这种接法符合题意。E接C、F接B时,连入电路中的电阻丝是PB部分。当滑片P向右滑动时,PB电阻丝长度变短,电阻变小,则电流变大,C这种接法不符合题意。E接C、F接D时,滑动变阻器被短路,这种接法是不能变阻的,也就无法改变电流,D这种接法不正确。
思路点拨
(1)滑动变阻器是靠改变连入电路中的电阻丝的长度来改变电阻的。
(2)滑动变阻器的正确接法是“一上一下”,哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱,则滑片向右移动时,电阻变大;若接右下接线柱,则滑片向左移动时,电阻变大。
