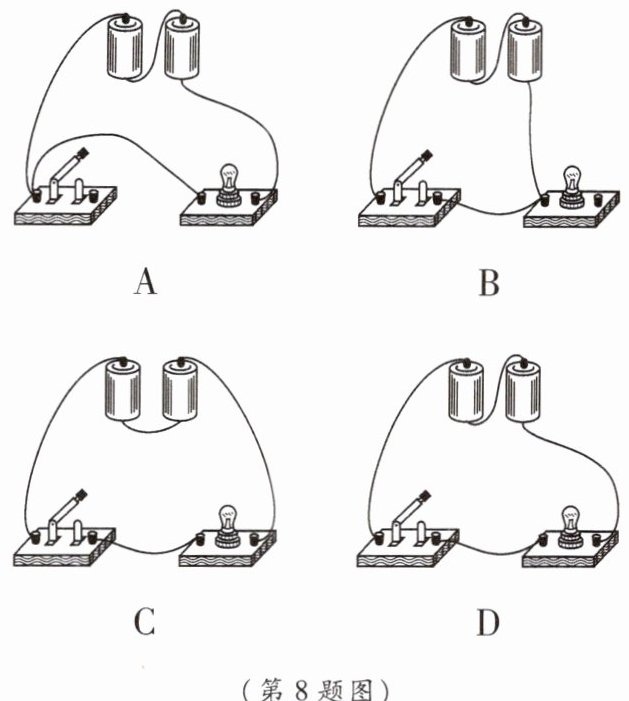

8. 如图所示,电路连接正确的是(D)

答案： D

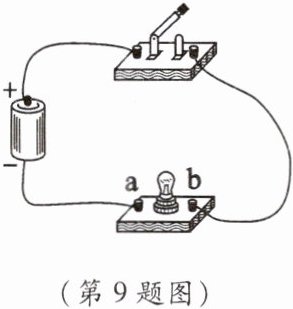

9. 如图所示,电路此时处于断路状态；当闭合开关时,小灯泡发光,此时电路处于通路状态；如果开关闭合后用导线将a、b接线柱连接起来,此时电路处于短路状态。

答案： 断路 通路 短路

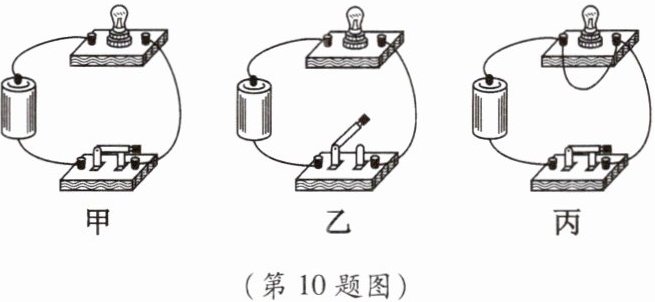

10. 如图所示的三个电路,对其通路、断路、短路判断正确的是(B)

A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

答案： B

11. 小明在错题本上记录了如下错题,请你帮他找到错误之处,并写出判断依据。

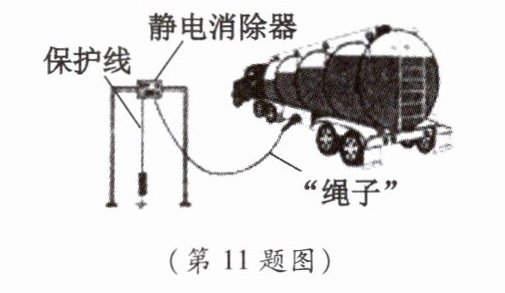

|错题记录|如图所示,运油车正在卸油,快速流出的油和油罐由于摩擦起电现象会积累过多电荷。为防止发生事故,用一条导体“绳子”把运油车与静电消除器相连,多余的电子经静电消除器上的保护线流向大地,所以保护线中的电流方向是向下的。|
|错题改正|错误之处：保护线中的电流方向是向下的；判断依据：多余的电子经静电消除器上的保护线流向大地,电子定向移动方向与电流方向相反,所以此时保护线中的电流方向是向上的。|

答案： 错误之处:保护线中的电流方向是向下的
判断依据:多余的电子经静电消除器上的保护线流向大地,电子定向移动方向与电流方向相反,所以此时保护线中的电流方向是向上的

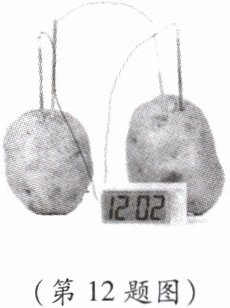

12. 如图所示,小华将铜片和锌片分别插入土豆中,用导线与电子闹钟相连,电子闹钟竟能显示数字并持续工作三天之久。图中插有铜片和锌片的土豆相当于电路中的(A)

A.电源
B.开关
C.用电器
D.导线

答案： A
