15. 小华在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因,并写出正确的解答过程。

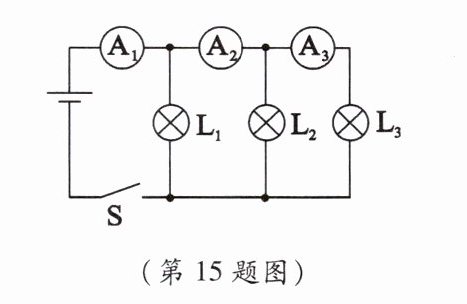

|错题记录|如图所示,当开关$S$闭合后,电流表$A_1$、$A_2$、$A_3分别测量通过灯L_1$、$L_2$、$L_3$的电流。|
|错题改正|错误之处：电流表$A_{1}$、$A_{2}$、$A_{3}$分别测量通过灯$L_{1}$、$L_{2}$、$L_{3}$的电流；错因分析：电路分析错误；正确解答：电流表$A_{1}$测量灯$L_{1}$、$L_{2}$、$L_{3}$并联后的总电流;电流表$A_{2}$测量灯$L_{2}$、$L_{3}$并联后的总电流;电流表$A_{3}$测量通过灯$L_{3}$的电流。|

答案： 错误之处:电流表$A_{1}$、$A_{2}$、$A_{3}$分别测量通过灯$L_{1}$、$L_{2}$、$L_{3}$的电流
错因分析:电路分析错误
正确解答:电流表$A_{1}$测量灯$L_{1}$、$L_{2}$、$L_{3}$并联后的总电流;电流表$A_{2}$测量灯$L_{2}$、$L_{3}$并联后的总电流;电流表$A_{3}$测量通过灯$L_{3}$的电流

16. 阅读短文,回答问题。

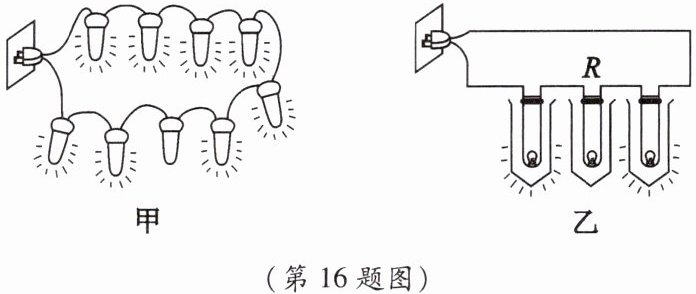

春节期间,街道两旁的小树上挂着成串的小彩灯。小梦原来以为这些小彩灯是串联的,但她发现其中一盏灯的灯丝断了,其余的小彩灯仍然亮着(如图甲所示)。由此小梦推断,这些小彩灯并不是纯粹的串联连接。经请教物理老师得知：每个小彩灯的内部结构如图乙所示,灯丝引线上均绕有一种特殊的金属丝$R$,金属丝$R$上有一层绝缘物质,当小彩灯发光时,金属丝$R$相当于断路。当灯丝断开后,金属丝$R$上的绝缘物质被击穿,形成通路,电流通过金属丝$R$流向下一个小彩灯,这样其余的小彩灯仍能发光。

(1)当小彩灯的灯丝没有被烧断时,金属丝$R$与灯丝并联,灯丝却没被短路的原因是金属丝$R$此时处于断路(填“通路”“短路”或“断路”)状态。
(2)当一个小彩灯的灯丝被烧断时,其余小彩灯仍能发光的原因是当灯丝断开后，金属丝R上的绝缘物质被击穿，形成通路，电流通过金属丝R流向下一个小彩灯，这样其余的小彩灯仍能发光。

答案：
(1)断路
(2)当灯丝断开后，金属丝R上的绝缘物质被击穿，形成通路，电流通过金属丝R流向下一个小彩灯，这样其余的小彩灯仍能发光
