《2025年新课程问题解决导学方案九年级物理全一册人教版》

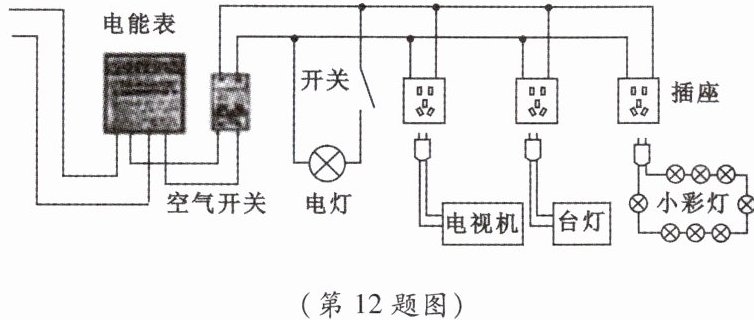

12. 小亮家的电路简化后如图所示,观察该电路,下列说法正确的是(C)

A.开关和电灯是并联的
B.各个小彩灯之间是并联的
C.电灯、电视机和台灯之间是并联的
D.插座中的相线和中性线是连通的

答案： C

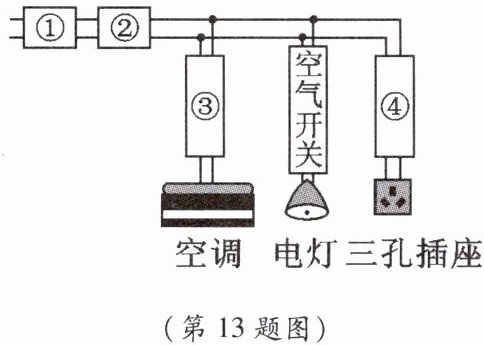

13. “安全用电,珍爱生命”是同学们应有的意识。小华家的配电系统如图所示,关于空气开关、电能表和漏电保护器的安装位置,下列说法不正确的是(C)

A.在①位置安装电能表
B.在②位置安装空气开关
C.在③位置安装漏电保护器
D.在④位置安装漏电保护器

答案： C

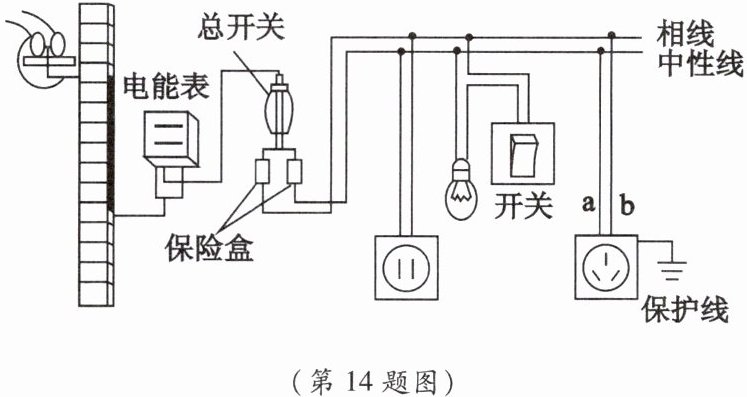

14. 如图所示是家庭电路示意图,下列说法正确的是(C)

A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后,可以用铜导线或者铁导线代替
C.使用测电笔时,要用手指按住笔尾金属体,然后用笔尖接触被测导线
D.控制灯泡的开关和它所控制的灯泡,位置可以互换

答案： C

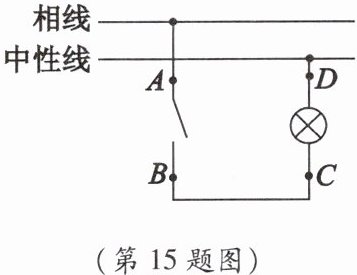

15. 小明家里的一盏电灯不能发光了,换上新的电灯,还是不能发光。于是小明拿来测电笔,闭合开关后,分别在图中A、B、C、D四个位置进行测试,测电笔氖管均能发光。则电路故障是(D)


A.A点与相线之间断路
B.A点与B点之间断路
C.C点与D点之间断路
D.D点与中性线之间断路

答案： D

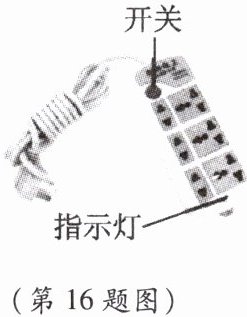

16. 如图所示是常用的带有多个插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后插孔上连接的用电器仍可以正常工作。某天小明家装修时将切割机的插头插入插排,切割机工作时,家中的空气开关出现了“跳闸”现象。下列说法正确的是(D)

A.插排上的插孔与指示灯是串联关系
B.跳闸的原因一定是电路发生了断路
C.跳闸的原因一定是电路发生了短路
D.跳闸的原因可能是电路总功率过大

答案： D
