《2025年新课程问题解决导学方案九年级物理全一册人教版》

12. 将一台“220V 100W”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上,在相同的时间内,电流通过它们产生的热量最多的是(A)
A.电烙铁
B.充电器
C.电风扇
D.一样多

答案： A

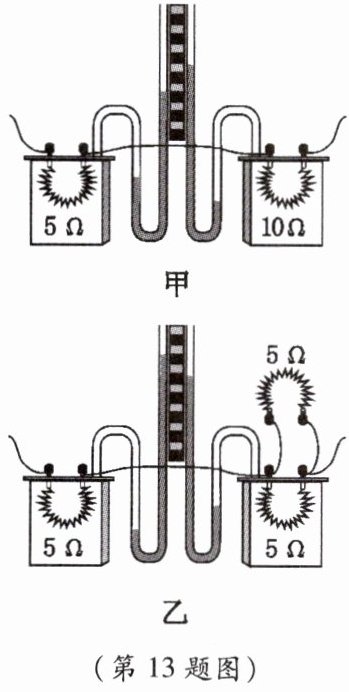

13. 小梦在探究电流通过导体产生热量的多少与什么因素有关时采用了如图所示的实验装置,请你仔细观察甲、乙两图,回答下列问题。
(1)实验中,通过观察两个U形管中液面高度的变化来比较电流通过电阻丝产生热量的多少。
(2)为了便于比较电流通过导体产生热量的多少,两个完全相同的容器内的空气要密闭。
(3)图甲的装置是为了探究电流产生的热量与电阻的关系,两个电阻丝的连接方式是串联。
(4)图乙的装置是为了探究电流产生的热量与电流的关系,左、右两个容器中的电阻相等(填“相等”或“不相等”),通过左边容器内电阻的电流大于(填“大于”“等于”或“小于”)通过右边容器内电阻的电流。
(5)图甲的实验结论是在电流和通电时间相同时,电阻越大,电流通过导体产生的热量越多。

答案：
(1)液面高度
(2)密闭
(3)电阻 串联
(4)电流 相等 大于
(5)在电流和通电时间相同时,电阻越大,电流通过导体产生的热量越多

14. 如图所示是人们日常生活和工作中经常使用的一种插线板。现在市场上有一些劣质插线板,经质检部门检查发现,部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患。

答案： 在材料和长度一定时,导体横截面积越小电阻越大,劣质插线板的电源线的芯线一般比合格产品细,所以电阻较大,根据 $ Q=I^{2}Rt $ 可知,在电流和通电时间一定时,电阻越大,电流通过细的芯线产生的热量越多,越容易发生火灾。
