《2025年新课程问题解决导学方案九年级物理全一册人教版》

一、电流过大的防护
1. 当通过保险丝的电流大于额定电流并达到或超过熔断电流时,保险丝熔断,从而切断电路。
2. 当电路中的电流过大时,空气开关自动断开,切断电路,也就是我们常说的“跳闸”。

答案： 1. 大于额定电流 熔断电流 熔断 2. 过大 跳闸

二、相线和中性线的辨别
1. 人体接入相线与中性线之间,或人体接入相线与大地之间,都会造成触电事故。
2. 使用测电笔接触被测导线,如果被测导线是相线,电流经过笔尖、电阻器、氖管、弹簧,再经过人体流入大地,相当于构成闭合电路,氖管就会发光。如果笔尖接触的是中性线,氖管中不会有电流,也就不会发光。
3. 用测电笔辨别相线时,手指切不可接触笔尖处的金属部分。
4. 从安全角度考虑,控制电灯的开关要连接在相线和电灯之间。

答案： 1. 相线 中性线 相线 大地 2. 相线 发光 中性线 不会发光 3. 笔尖处的金属部分 4. 相线 电灯

三、保护线与漏电保护器的作用

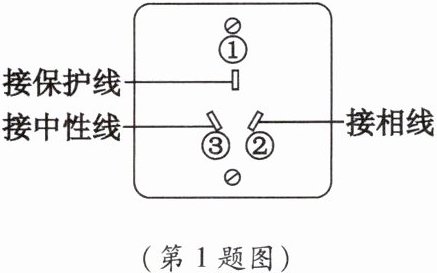

1. 如图,在三孔插座中,除两个孔分别接相线和中性线外,还有一个孔是跟大地连接的,也就是接在保护线(用PE表示,俗称地线)上。

2. 如图,用电器上三脚插头的“①”脚是与用电器的金属外壳接通的。

3. 漏电保护器是一种断路器,在出现漏电情况时,它会迅速切断电路。

答案： 1. 大地 保护线 地线 2. 用电器的金属外壳接通的 3. 漏电

四、家庭电路的基本组成
1. 家庭电路由进户线、电能表、总开关(含保险装置)、插座、用电器、导线等组成。
2. 输电线进户后首先接到电能表上,电能表用来计量所消耗的电能,接下来是全户用电的总开关。当家庭电路需要修理时,必须断开总开关,这时室内全部电路与外面的输电线分离,可以保证施工人员的安全。

答案： 1. 进户线 电能表 总开关(含保险装置) 插座 用电器 导线 2. 电能表 所消耗的电能 断开总开关

例题 关于家庭电路及安全用电,下列说法正确的是(A)
A.家庭电路中,控制各个灯具的开关都应安装在相线上
B.低于220V的电压对人体都是安全的
C.测电笔用来测试物体是带正电还是带负电
D.电器设备起火,能用水直接灭火

答案： 答案：A
解析：家庭电路中,控制各个灯具的开关都应安装在相线上,断开开关时切断了灯具与相线之间的连接,便于更换、维修。经验表明,只有不高于36V的电压,对人体才是安全的。测电笔的作用是检验区分家庭电路中的相线和中性线,不是测试物体是带正电还是带负电。家用电器着火时,应先切断电源,再进行灭火,若用水直接灭火,容易引发触电事故。
解题技巧 各电器的连接关系：
(1)总开关要装在电能表之后,用户保险装置之前,电能表、总开关、用户保险装置均需串联在电路中。
(2)所有家用电器都并联在电路中。
(3)控制用电器的开关与用电器串联后直接接在相线上。
(4)在家庭电路中,空气开关是保险装置,和熔断器的作用相同。
(5)控制插座的总开关上一般装有漏电保护器。
