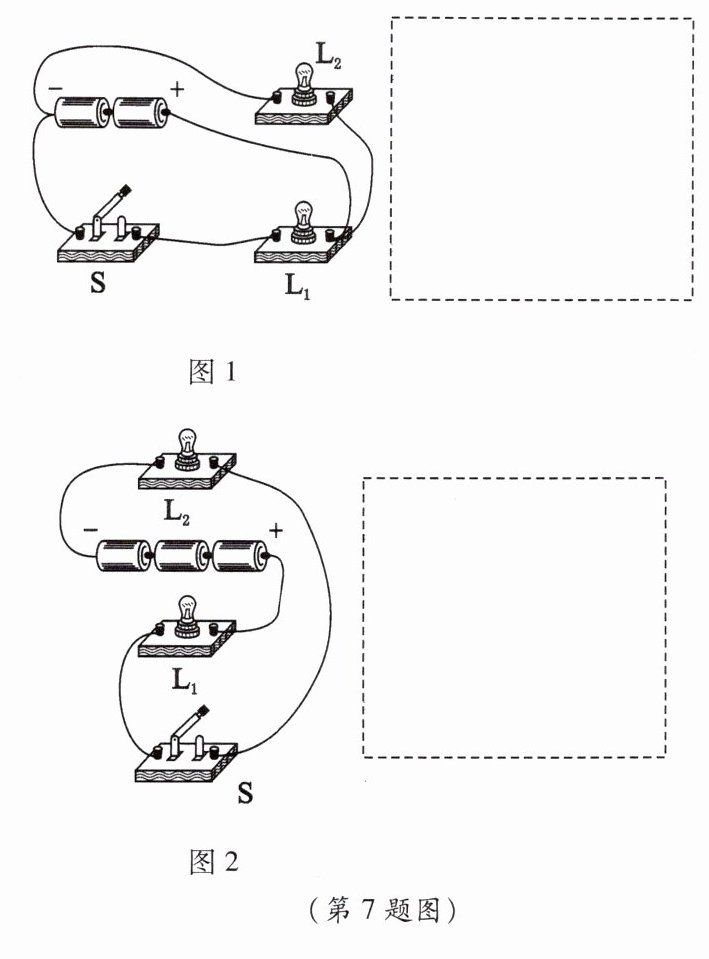

7. 在虚线框内分别画出如图1、图2所示实物电路的电路图,并说出电路的连接方式。

答案：

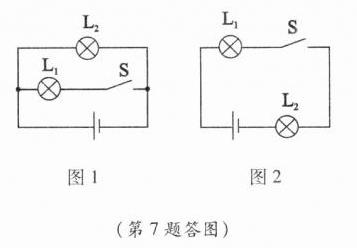

见答图。 图1是并联电路，图2是串联电路。

8. 下面是小明对身边的一些电路工作情况进行观察分析得出的判断,其中正确的是(C)
A.充电宝可以同时给两部手机充电,此时这两部手机是串联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.家里的台灯与其控制开关是串联的
D.很多宾馆采用房卡插卡取电,房卡相当于电路中的电源

答案： C

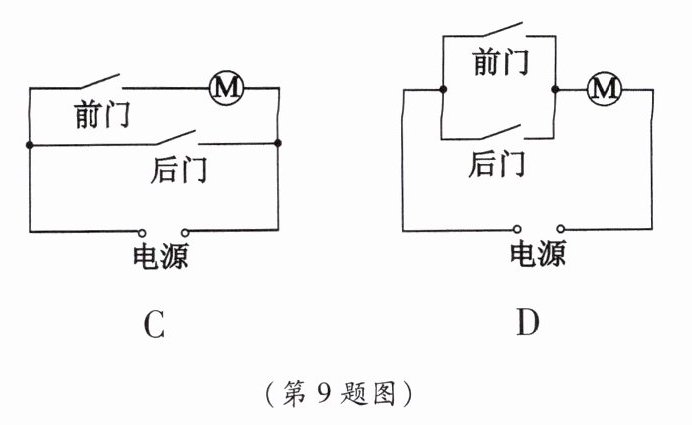

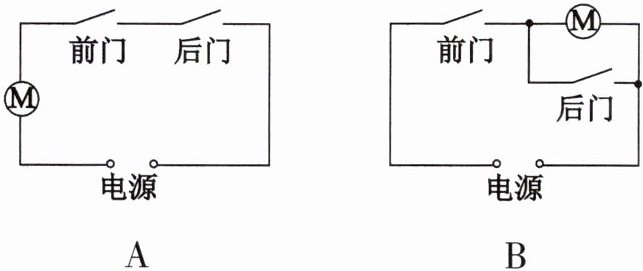

9. 新能源公交车前、后两门相当于电路开关,任意一个门没有关闭好,公交车都无法行驶。图中符合要求的电路是(A)

答案： A

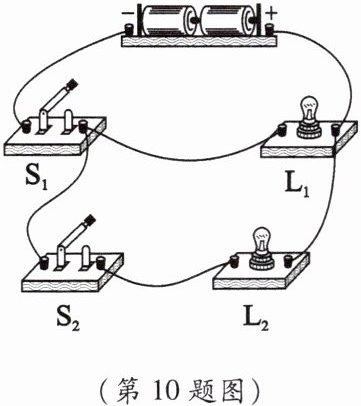

10. 下列电路图与实物电路对应的是(A)

答案： A

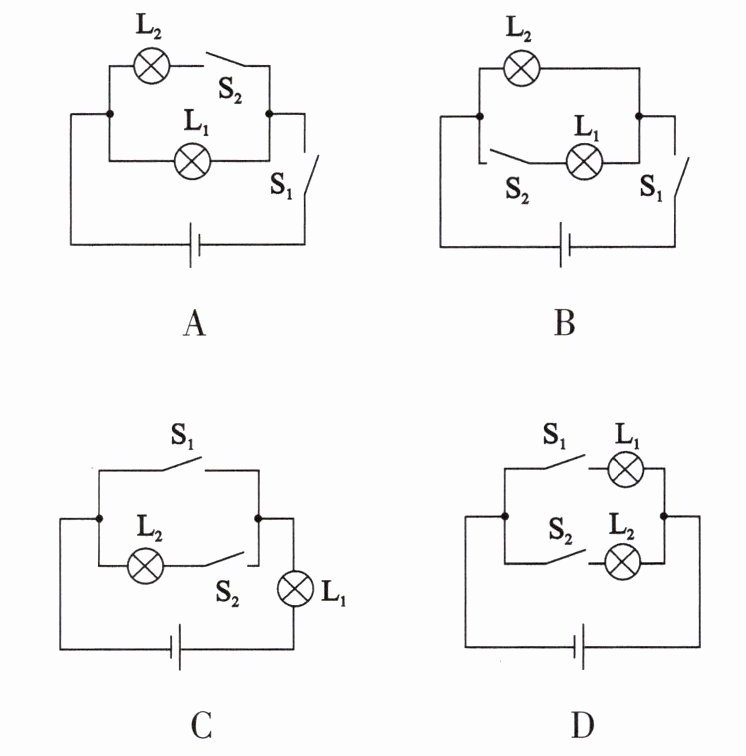

11. 如图所示,电路连接完好,闭合开关$S_1、$$S_2,$则(C)

A.灯$L_1$不能发光,灯$L_2$能发光
B.灯$L_1、$灯$L_2$都能发光
C.灯$L_1$能发光,灯$L_2$不能发光
D.灯$L_1、$灯$L_2$都不能发光

答案： C
