《2025年新课程问题解决导学方案九年级物理全一册人教版》

一、电压
1. 作用：要使电荷在电路中定向移动,电路的两端就必须要有电压。电源的作用就是给用电器两端提供电压,从而能形成持续的电流。
2. 单位：伏特,简称伏,符号是V。
其他单位及换算：千伏(kV)、毫伏(mV)。
1 kV = $10^3$V,1 mV = $10^{-3}$V。
3. 常见的电压
一节干电池的电压为1.5V；
一节铅蓄电池的电压为2V；
手机电池的电压为3.7V；
我国家庭电路的电压为220V。

答案： 1. 电压 电压
2. V $10^3$ $10^{-3}$
3. 1.5 2 3.7 220

二、电压的测量
测量仪器：电压表。
1. 电压表的连接
①必须将电压表和被测用电器并联。
②有“-”号的接线柱靠近电源的负极,另一个接线柱靠近电源的正极。
③被测电压不得超过电压表的测量范围。
④当电压表直接接在电源两极时,测量的是电源电压。
⑤如果开始不确定被测电压的大小或已知被测电压不超出15 V时,优先选用最大测量值为15 V的测量范围；已知被测电压不超出3 V时,为提高读数的准确性,选用最大测量值为3 V的测量范围。
2. 电压表的读数
如图所示,若选择0~3 V测量范围,则读数为1.8 V；若选择0~15 V测量范围,则读数为9 V。

3. 用电压表测量电压
在只有一个用电器的电路中,用电器两端的电压与电源两端的电压相等。

答案： 1. ①并联 ②负极 正极 ③测量范围 ⑤15 3
2. 1.8 9
3. 相等

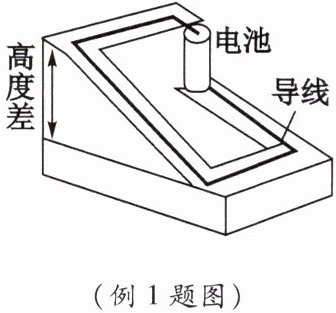

例1 导线中自由电子定向移动需要“动力”的推动,图中用高度差形象地表示了由电池提供的这种推动作用,那么高度差表示的量是(B)

A.电流
B.电压
C.电荷
D.用电器

答案： 答案：B
解析：电压是产生电流的原因,推动自由电荷定向移动形成电流,所以图中高度差表示的量是电压。电路中有电源,电路闭合形成回路才会有电流。
关键提示 电源、电压和电流三者之间的关系：电路中有电源,电路两端一定有电压,但不一定有电流,只有当电路闭合时,电路中才会有电流；电路中有持续电流时,电路中一定会有电源,电路两端也一定有电压。
