《2025年新课程问题解决导学方案九年级物理全一册人教版》

1. 如图所示,灯泡$L_1$和$L_2$的连接方式是串联。闭合开关后,电流从电源正极出发回到负极有1条路径；若灯$L_1$的灯丝断了,则灯$L_2$将不发光(填“不发光”或“仍然发光”)。
[img]

答案： 串　1　不发光

2. 如图所示,灯泡$L_1$和$L_2$的连接方式是并联。闭合开关后,电流从电源正极出发回到负极有2条路径；若灯$L_1$的灯丝断了,则灯$L_2$将仍然发光(填“不发光”或“仍然发光”)。
[img]

答案： 并　2　仍然发光

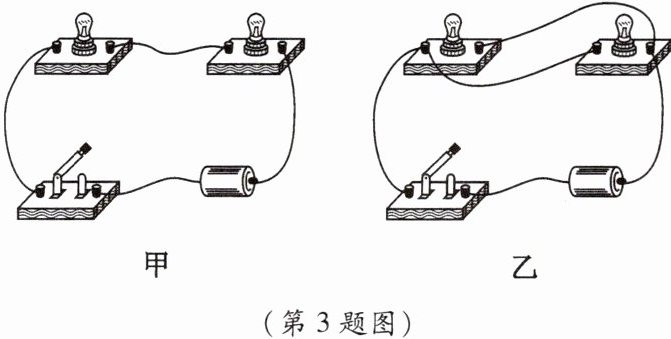

3. 如图所示的甲、乙两个实物电路中,两个灯泡的接法(A)
[img]

A.甲是串联
B.乙是串联
C.甲、乙都是串联
D.甲、乙都是并联

答案： A

4. 下列关于串、并联电路的说法,不正确的是(B)
A.串联电路中,各个用电器是逐个顺次、首尾相连的
B.家庭电路中的电灯、电冰箱、电视机等用电器大多是串联在电路中的
C.并联电路中,电流有多条通路
D.并联电路中,只有干路上的开关能控制所有用电器

答案： B

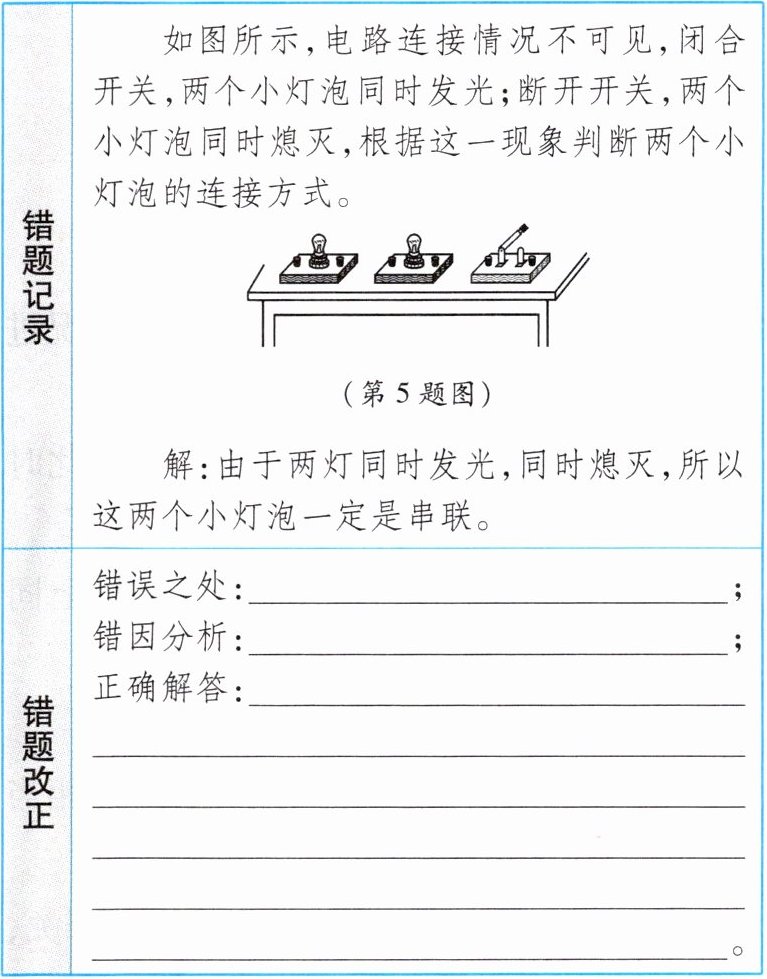

5. 在学习了电路的知识后,小原在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因并写出正确的解答过程。

错误之处:这两个小灯泡一定是串联 错因分析:忽略并联电路中，若开关在干路上，也能控制整个电路的通、断 正确解答:若两灯并联，且开关接在干路上，也能实现“闭合开关，两个小灯泡同时发光;断开开关，两个小灯泡同时熄灭”，所以两灯的连接方式有两种可能:一是串联;二是并联且开关接在干路上

答案： 错误之处:这两个小灯泡一定是串联 错因分析:忽略并联电路中，若开关在干路上，也能控制整个电路的通、断 正确解答:若两灯并联，且开关接在干路上，也能实现“闭合开关，两个小灯泡同时发光;断开开关，两个小灯泡同时熄灭”，所以两灯的连接方式有两种可能:一是串联;二是并联且开关接在干路上

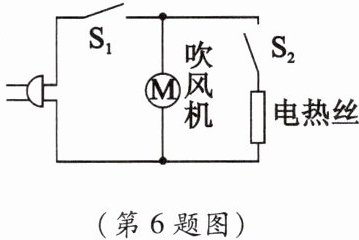

6.如图所示是一把电吹风的简化电路。分析电路可知：电热丝与吹风机的连接方式是____联。将插头插人插座，若电吹风吹出的是冷风，则闭合的开关是____。

答案： 并 $S_1$
