《2025年新课程问题解决导学方案九年级物理全一册人教版》

伏安法测电阻：
1. 原理：______。
2. 实验器材：电源、开关、导线、滑动变阻器、待测电阻、______、______。
3. 实验电路图：
4. 滑动变阻器的作用：①保护电路；②改变______和______,以便多次测量求平均值,减小实验误差。

答案：
1. $R=\frac{U}{I}$。2. 电流表　电压表。3. 见答图。 4. 电压　电流

例题 小华用伏安法测量一个阻值约为 $ 5\Omega $ 的定值电阻 $ R_x $,实验室有如下器材供选用：
A. 两节干电池
B. 一个开关和若干导线
C. 电压表 $ (0~3 V~15 V) $
D. 电流表 $ (0~0.6 A~3 A) $
E. 滑动变阻器 $ (0~10\Omega) $
F. 滑动变阻器 $ (0~100\Omega) $
(1)完成实验电路设计后,为了操作顺利和方便,除了器材 A、B、C 和 D 外,小华还需选用______(填“E”或“F”)器材。

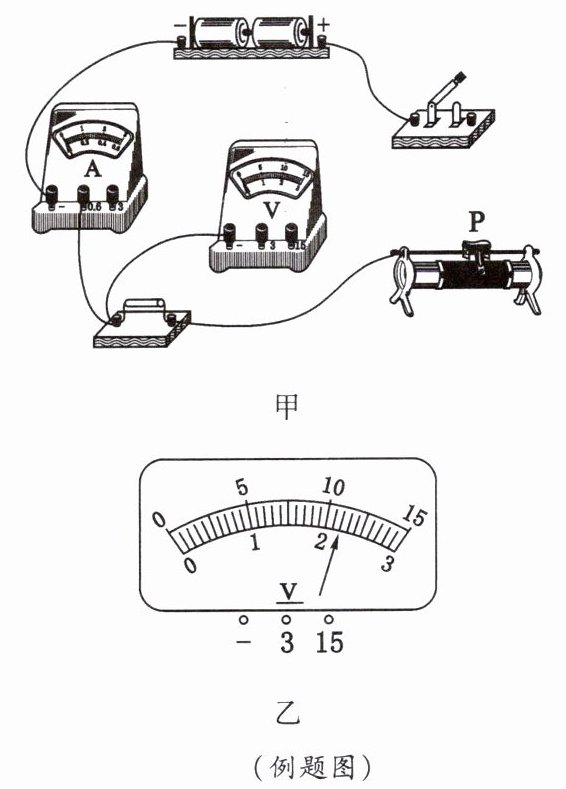

(2)根据设计的实验电路,请用笔画线代替导线连接图甲中最后的两根导线。

(3)如图甲所示,连接好电路,在闭合开关前,为保护电路,滑动变阻器的滑片 P 应该滑至最______(填“左”或“右”)端。
(4)小华在闭合开关后,移动滑动变阻器的滑片 P 时,发现电流表示数始终为 0,而电压表有示数但不发生变化,此时电路中的一处故障是______。
A. 滑动变阻器断路
B. 滑动变阻器短路
C. 定值电阻 $ R_x $ 断路
D. 定值电阻 $ R_x $ 短路
(5)排除故障后,电流表示数为 $ 0.4 A $,电压表示数如图乙所示,则本次实验测得的定值电阻 $ R_x = $______$\Omega$。

答案：
答案：
(1)E

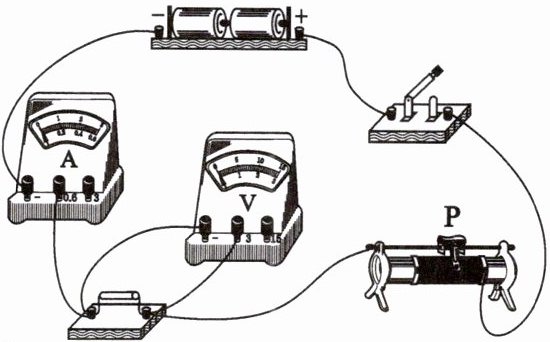

(2)如图所示。

(3)左
(4)C
(5)$ 5.5 $
解析：
(1)滑动变阻器在电路中有两个作用：一是保护电路,二是改变电流表和电压表的示数,实现多次测量。若滑动变阻器的阻值较大,则其两端分担的电压较大,定值电阻两端分担的电压就较小,当滑片移动时,电压表的示数变化较小,不利于实验结果的测量,故应选用 E 滑动变阻器 $ (0~10\Omega) $。
(2)电源电压为 2 节干电池,为 $ 3 V $,故电压表测量范围为 $ 0~3 V $,滑动变阻器采用“一上一下”的接法。
(3)闭合开关前,滑动变阻器阻值应调至最大,即滑片移到最左端。
(4)闭合开关后电流表没有示数,而电压表有示数,说明电压表并联部分断路,即定值电阻 $ R_x $ 断路。
(5)电压表的示数为 $ 2.2 V $,电流表示数为 $ 0.4 A $,由 $ I = \dfrac{U}{R} $ 得测得的定值电阻 $ R_x = \dfrac{U}{I} = \dfrac{2.2 V}{0.4 A} = 5.5\Omega $。
