《2025年新课程问题解决导学方案九年级物理全一册人教版》

知识点2 电流与电阻的关系
5. 在“探究电压一定时电流与电阻的关系”的实验中,除了需要电源、开关、导线外,还应有(C)
A.电流表、电压表、滑动变阻器、一个定值电阻
B.电流表、滑动变阻器、几个定值电阻
C.电流表、电压表、滑动变阻器、几个定值电阻
D.电流表、电压表、几个定值电阻

答案： C

6. 如图所示是小华探究电流与电阻关系的实验电路图,A、B接线柱间可以换接多个不同阻值的电阻。在每次换接电阻后,他应调节滑动变阻器滑片控制A、B接线柱间电压不变。换接电阻多次实验,是为了得出普遍规律。

答案： 电压　得出普遍规律

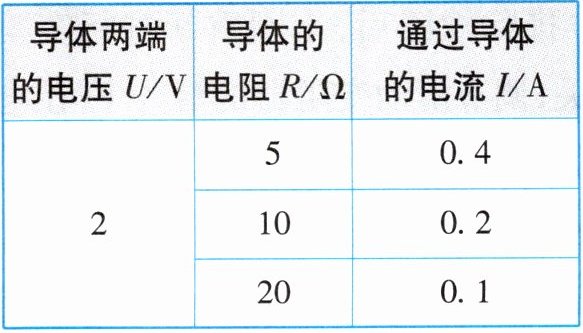

7. 根据下列实验数据,可以得出的结论是(D)
|导体两端的电压U/V|导体的电阻R/Ω|通过导体的电流I/A|
|2|5|0.4|
|2|10|0.2|
|2|20|0.1|

A.导体的电阻一定时,导体两端的电压跟通过导体的电流成正比
B.导体的电阻一定时,通过导体的电流跟导体两端的电压成正比
C.导体两端的电压一定时,导体的电阻跟通过导体的电流成反比
D.导体两端的电压一定时,通过导体的电流跟导体的电阻成反比

答案： D

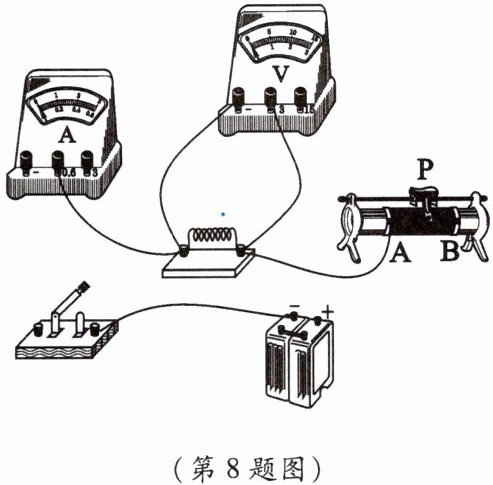

8. 在“探究电压一定时电流与电阻的关系”的实验中,小刚已连接的部分实验电路如图所示。

(1)请用笔画线代替导线帮小刚完成实验电路的连接。
(2)电路连接完成并检查无误后,小刚应先将滑动变阻器的滑片P滑到______(填“A”或“B”)端,然后再闭合开关。
(3)闭合开关后,小刚发现电压表和电流表均没有示数,此时实验电路出现的故障可能是______。
A. 电流表处断路
B. 定值电阻处断路
C. 电压表处断路
D. 滑动变阻器处断路
(4)排除故障后,小刚重新进行实验。闭合开关,调节滑动变阻器的滑片P,让电压表的示数为2 V,测量并记录电流值,断开开关；用10 Ω的定值电阻替换5 Ω的定值电阻接入电路后,闭合开关,小刚接下来的操作是______,测量并记录电流值。

答案：

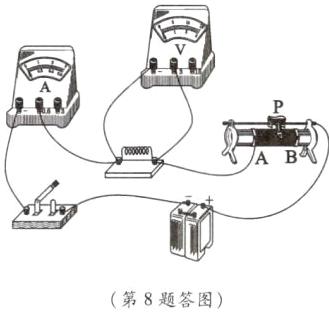

(1)见答图。
　　　
(2)B
(3)AD
(4)调节滑动变阻器的滑片，使电压表示数仍然为2V
