《2025年新课程问题解决导学方案九年级物理全一册人教版》

例题

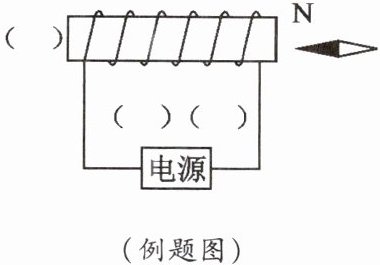

如图所示,请根据小磁针的指向,在电源上方的括号中标出电源的正、负极,并在螺线管左端的括号中标明螺线管左端的极性。

答案：

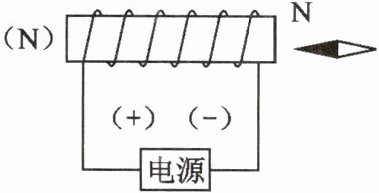

答案：如图所示。

解析：小磁针静止时N极靠近螺线管,根据异名磁极相互吸引可知,螺线管右侧为S极、左侧为N极；用右手握住螺线管,大拇指指向左,则电流由左侧流入,即电源的左侧为正极,如图所示。
思路点拨
通电螺线管的极性和电流方向的判定：

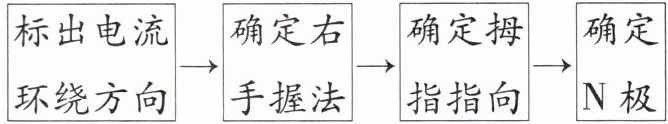

(1)已知电流方向判断螺线管的磁极：
$ 标出电流环绕方向 \rightarrow 确定右手握法 \rightarrow 确定拇指指向 \rightarrow 确定N极 $

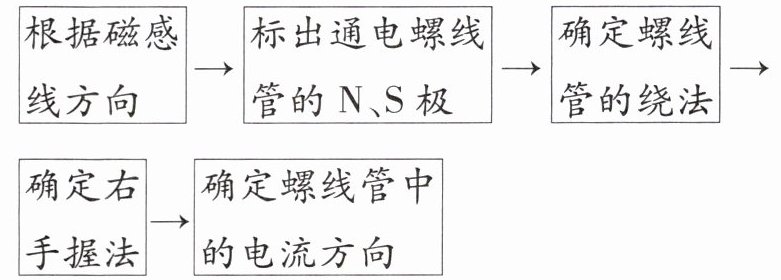

(2)已知磁感线方向或通电螺线管的N、S极,判断螺线管中电流的方向：
$ 根据磁感线方向 \rightarrow 标出通电螺线管的N、S极 \rightarrow 确定螺线管的绕法 \rightarrow 确定右手握法 \rightarrow 确定螺线管中的电流方向 $

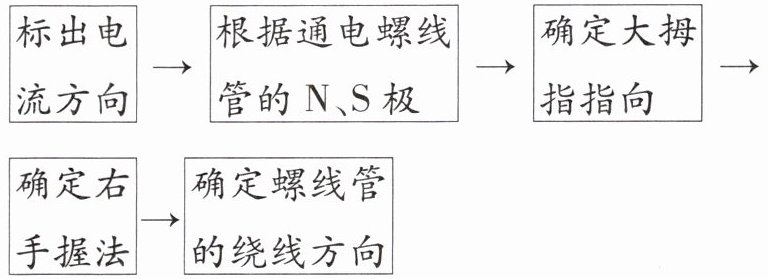

(3)根据通电螺线管的N、S极以及电源的正、负极判断螺线管的绕线方向：
$ 标出电流方向 \rightarrow 根据通电螺线管的N、S极 \rightarrow 确定大拇指指向 \rightarrow 确定右手握法 \rightarrow 确定螺线管的绕线方向 $
