《2025年新课程问题解决导学方案九年级物理全一册人教版》

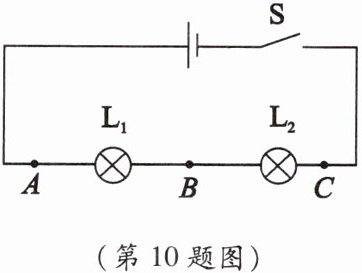

10. 如图所示的电路中,电源电压为$3V$,闭合开关$S$后,两灯均不亮。用导线$a将A$、$B$两点连接起来,发现灯$L_{1}$不亮,灯$L_{2}$亮,则故障原因可能是灯L₁断路。现在去掉导线$a$,将电压表连接在$A$、$B$两点之间,则电压表示数接近3V(填“$3V$”或“$0$”)。

答案： 灯L₁断路 3 V

11. 如图所示,闭合开关$S$,灯$L$发光一段时间后熄灭,电压表示数变大。为查找电路故障原因,小马将导线连接在灯$L$两端时,发现灯泡不亮,电压表示数不变；将导线连接在开关$S$两端时,发现灯泡不亮,电压表示数不变；将导线连接在电阻$R$两端时,发现灯泡不亮,电压表示数不变；将导线连接在电阻$R和开关S$两端时,灯泡发光,电压表示数变为$0$。则故障的原因可能是(C)

A.电阻$R$断路
B.灯$L$短路、电阻$R$断路
C.电阻$R$断路、开关$S$断路
D.灯$L$短路、开关$S$断路

答案： C
