《2025年新课程问题解决导学方案九年级物理全一册人教版》

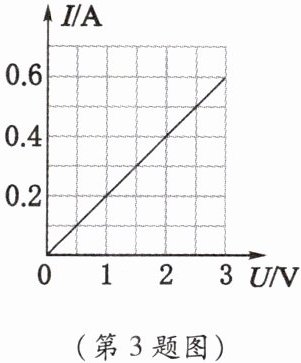

3. 某导体中通过的电流与它两端电压的关系如图所示,下列分析错误的是(C)

A.该导体的电阻为5Ω
B.通过该导体的电流与导体两端的电压成正比
C.当导体两端的电压为0时,电阻为0
D.当导体两端的电压为2V时,电流为0.4A

答案： C

4. 一定值电阻两端的电压为3V,通过的电流为0.2A,则该定值电阻的阻值为15Ω；当两端的电压为0时,该定值电阻的阻值为15Ω。

答案： 15 15

5. 如图所示的电路中,$R_2$的阻值为3Ω,闭合开关S后,电压表的示数为6V,电流表的示数为1A,则$R_1$ = 6Ω,电源电压为9V；断开开关S,电压表的示数是9V。

答案： 6 9 9

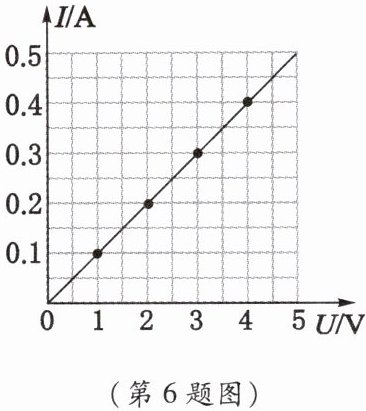

6. 在“探究电阻一定时电流与电压的关系”的实验中,采用图像法得到如图所示的I-U图像。由图像可知,电阻R一定时,通过导体的电流与导体两端的电压的关系及R的阻值分别是(A)

A.成正比,$R = 10Ω$
B.成正比,$R = 1Ω$
C.成反比,$R = 10Ω$
D.成反比,$R = 1Ω$

答案： A

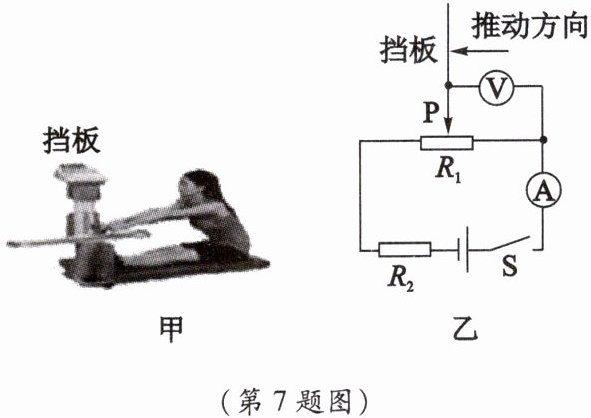

7. 中考体测项目“坐位体前屈”的测试情景如图甲所示,图乙是测试仪的工作电路图。测试者向前推动的挡板与滑动变阻器的滑片P相连,挡板推动的距离增大,滑动变阻器连入电路的阻值不变,电压表的示数增大。(填“增大”“减小”或“不变”)

答案： 不变 增大

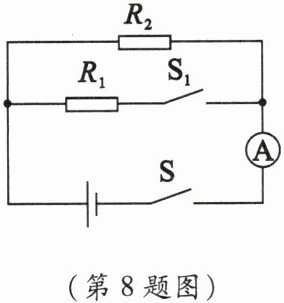

8. 如图所示的电路中,电源电压保持不变,电阻$R_2$的阻值为20Ω。只闭合开关S时,电流表的示数为0.15A；开关S和$S_1$均闭合时,电流表的示数为0.21A。

(1)电源电压的大小是多少？
(2)电阻$R_1$的阻值是多少？

答案： 解:
(1)只闭合开关S时,电路为$R_{2}$的简单电路。
电流表测量通过电阻$R_{2}$的电流,电流表的示数为0.15 A,所以通过电阻$R_{2}$的电流为0.15 A。
由欧姆定律可得,电源电压的大小
$U=I_{2}R_{2}=0.15\ A×20\ \Omega=3\ V$。
(2)开关S和$S_{1}$均闭合时,$R_{1}$和$R_{2}$并联,电流表测量干路电流。
因为并联电路中各支路独立工作、互不影响,所以通过电阻$R_{2}$的电流不变。
因为并联电路中干路电流等于各支路电流之和,所以通过$R_{1}$的电流
$I_{1}=I - I_{2}=0.21\ A-0.15\ A=0.06\ A$。
因为并联电路中各支路两端的电压相等,所以由欧姆定律可得电阻$R_{1}$的阻值
$R_{1}=\frac{U}{I_{1}}=\frac{3\ V}{0.06\ A}=50\ \Omega$。
