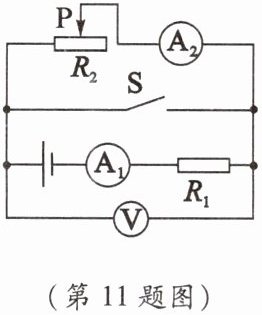

11. 如图所示,电源电压保持不变,开关S断开时,将滑动变阻器的滑片P向左移动的过程中,电流表$A_1$的示数将变大,电压表V的示数将变小,电压表V示数的变化量与电流表$A_2$示数的变化量的比值将不变。(填“变小”“不变”或“变大”)

答案： 变大 变小 不变

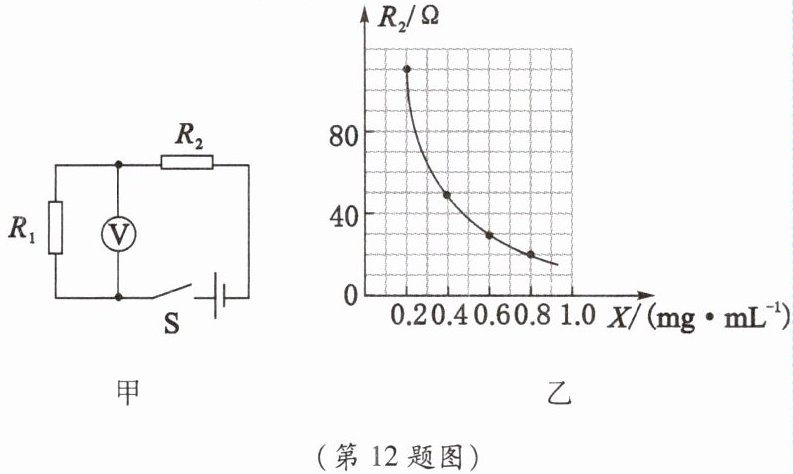

12. 如图甲所示是酒精浓度检测仪的电路原理图,其中电源电压恒为6V,定值电阻$R_1$的阻值为20Ω,传感器$R_2$的阻值与血液酒精浓度X的关系如图乙所示,若血液酒精浓度≥0.8mg/mL时,则判定被检者为醉驾。下列说法正确的是(C)

$A. R_2$的阻值随血液酒精浓度的增大而增大
B. 血液酒精浓度越大,电路中的电流越小
C. 电压表示数为3V时,属于醉酒驾车状态
D. 血液酒精浓度为0.2mg/mL时,电路中的电流为0.1A

答案： C

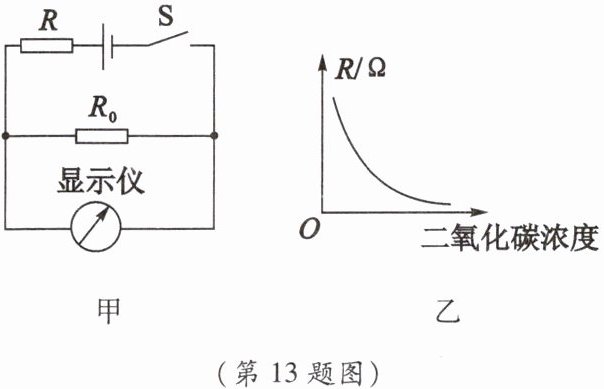

13. 教室长时间密闭会导致室内二氧化碳浓度上升,从而影响学生的听课效率。如图甲所示是某科技小组设计的检测二氧化碳浓度的电路原理图,电源电压保持不变,R₀为定值电阻,R是检测二氧化碳浓度的气敏电阻,其阻值与二氧化碳浓度的关系如图乙所示。闭合开关S,当二氧化碳浓度变大时,下列说法正确的是(C)

A.显示仪为电流表
B.电路中的电流变小
C.定值电阻R₀两端的电压变大
D.气敏电阻R两端的电压不变

答案： C

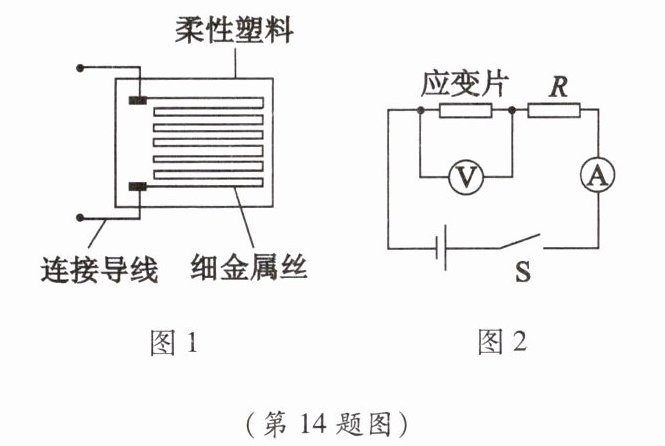

14. 将一根细金属丝嵌入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图1所示。将它接入如图2所示的电路中,电源电压不变,R为定值电阻,闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的(D)

A.电压表和电流表的示数都变大
B.电压表的示数变小,电流表的示数变大
C.电压表和电流表的示数都变小
D.电压表的示数变大,电流表的示数变小

答案： D
