《2025年新课程问题解决导学方案九年级物理全一册人教版》

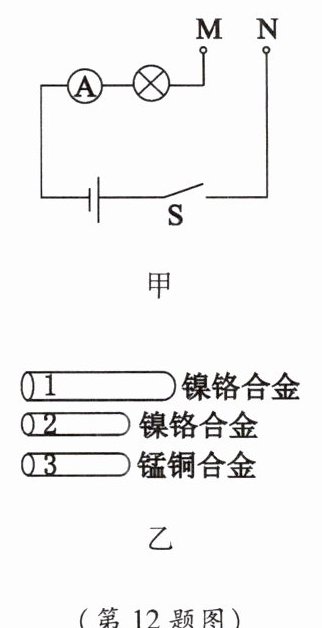

12. 同学们利用如图甲所示的电路探究影响电阻大小的因素,其中电阻丝1、2、3的材料规格如图乙所示,电阻丝2、3长度相同、粗细相同,电阻丝1长度最长、横截面积最大。下列说法正确的是(D)

A.实验中通过电流表示数大小反映电阻大小,电流表示数越大,接入M、N之间的电阻越大
B.在M、N间接入2后发现电流表有示数,但是灯泡不发光,说明灯泡断路
C.在M、N间分别接入1、2两根电阻丝,发现两次电流表的示数相同,说明电阻的大小与导体的长度无关
D.在M、N间分别接入2、3两电阻丝可以探究电阻与材料的关系

答案： D

13. 市面上有一种防火警报器,当有火烧到警报器的触发装置后,触发装置通过的电流增大,从而发出警报。已知这款警报器的触发装置是石墨。请你用物理知识解释,为什么通过石墨的电流会增大？

答案： 整个电路的电压不变,当有火烧到警报器的触发装置后,石墨的温度升高,电阻减小,电路中的电流增大,从而发出警报。

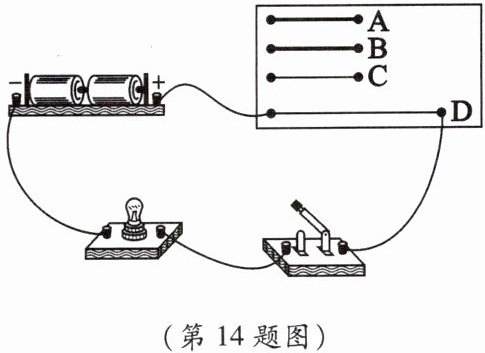

14. “探究影响导体电阻大小的因素”的实验装置如图所示,在实验中使用四根电阻丝,其材料规格如下表所示。

|编号|材料|长度l/m|横截面积$S/mm^2$|灯泡亮度|
|A|锰铜合金|0.5|0.8|亮|
|B|镍铬合金|0.5|0.8|较亮|
|C|镍铬合金|0.5|0.4|较暗|
|D|镍铬合金|1.0|0.4|暗|
(1)实验中通过观察小灯泡的亮度比较电阻丝电阻的大小。
(2)实验中采用的研究方法是控制变量法和转换法。
(3)分别将编号为A、B的电阻丝接入电路进行实验,可得出结论：导体的电阻大小与导体的材料有关。
(4)分别将编号为B、C的电阻丝接入电路进行实验,可得出结论：导体的电阻大小与导体的横截面积有关。
(5)实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显,可用电流表代替小灯泡完成实验。

答案：
(1)小灯泡的亮度
(2)控制变量法
(3)A、B
(4)横截面积
(5)电流表
